Produktinformationen

Beschreibung

Allgemeine Beschreibung

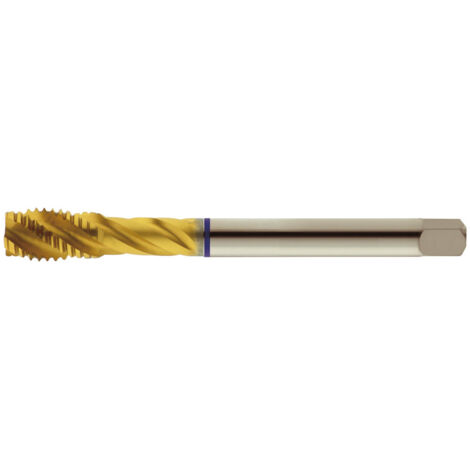

Der Maschinengewindebohrer GL HSS-E TiN VA DIN 376 von Blauring FORUM ist ideal für die Bearbeitung metrischer ISO-Gewinde. Er ist aus hochwertigem HSS-E gefertigt und bietet eine hohe Präzision und Langlebigkeit. Der Gewindebohrer hat eine Rechtsspirale mit einem Schneidenwinkel von 40° und erfüllt die Toleranz ISO 2 6H.

Technische daten

Material: HSS-E

Beschichtung: TiN

Normen: DIN 371 / DIN 376

Form: C (23 Gang)

Toleranz: ISO 2 6H

Steigungen und Maße:

M3: Steigung 0,5 mm, Gesamtlänge 56 mm, Schaft-Ø 3,5 mm, Schaft-4-kant 2,7 mm, Kernloch-Ø 2,5 mm

M4: Steigung 0,7 mm, Gesamtlänge 63 mm, Schaft-Ø 4,5 mm, Schaft-4-kant 3,4 mm, Kernloch-Ø 3,3 mm

M5: Steigung 0,8 mm, Gesamtlänge 70 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 4,2 mm

M6: Steigung 1 mm, Gesamtlänge 80 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 5 mm

M8: Steigung 1,25 mm, Gesamtlänge 90 mm, Schaft-Ø 8 mm, Schaft-4-kant 6,2 mm, Kernloch-Ø 6,8 mm

M10: Steigung 1,5 mm, Gesamtlänge 100 mm, Schaft-Ø 10 mm, Schaft-4-kant 8 mm, Kernloch-Ø 8,5 mm

M12: Steigung 1,75 mm, Gesamtlänge 110 mm, Schaft-Ø 9 mm, Schaft-4-kant 7 mm, Kernloch-Ø 10,2 mm

M16: Steigung 2 mm, Gesamtlänge 110 mm, Schaft-Ø 12 mm, Schaft-4-kant 9 mm, Kernloch-Ø 14 mm

M20: Steigung 2,5 mm, Gesamtlänge 140 mm, Schaft-Ø 16 mm, Schaft-4-kant 12 mm, Kernloch-Ø 17,5 mm

Eigenschaften

Marke
FP
Menge pro Pack
1
Zertifizierungsstelle
DIN
Metrisches Gewinde mit standardisierter Gewindesteigung
M20
Länge
140 mm
Ideal geeignet für
Mineral, Stein
Material
Hss
Gewicht
1000 g
ManoMano Art.-Nr
ME26308382
MMID
622994185055
Herstellerreferenz
4317784950343
EAN
4317784950343

So finden Sie Gewindebohrer und Gewindeschneider

Gewindebohrer und -schneider sind unerlässlich, um das Gewinde einer Schraube, einer Mutter usw. nachzuschneiden. Gewindebohrer im Dreiersatz sind am verbreitetsten, wobei das Windeisen ebenso wichtig wie der Gewindeschneiderhalter ist. Schließlich sollte immer vorgebohrt werden!

Maschinengewindebohrer GL HSS-E TiN VA DIN 376 Blauring FORUM M20
