Allgemeine Beschreibung

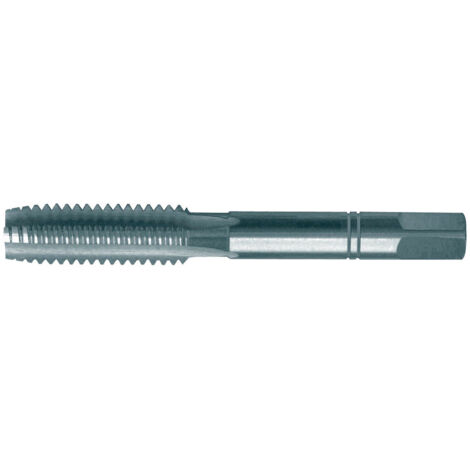

Der Handgewindebohrer für metrisches ISO-Gewinde ist ein hochwertiges Werkzeug, das speziell für die Bearbeitung von Durchgangs- und Sacklöchern entwickelt wurde. Er entspricht der Norm DIN 352 und ist aus HSS (Hochgeschwindigkeitsstahl) gefertigt, was eine hohe Lebensdauer und Effizienz gewährleistet. Dieser Mittelschneider ist ideal für metrische ISO-Regelgewinde nach DIN 13 geeignet.Technische daten
- Typ: HSS DIN 352 Mittelschneider
- Toleranz: ISO 2 6H
- Verfügbare Gewindegrößen und Spezifikationen:
- M1: Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,75 mm
- M1,2: Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,95 mm
- M1,4: Steigung 0,3 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,1 mm
- M1,6: Steigung 0,35 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,25 mm
- M1,7: Steigung 0,35 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,3 mm
- M2: Steigung 0,4 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,6 mm
- M2,2: Steigung 0,45 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,75 mm
- M2,3: Steigung 0,4 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,9 mm
- M2,5: Steigung 0,45 mm, Gesamtlänge 40 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 2,05 mm
- M2,6: Steigung 0,45 mm, Gesamtlänge 40 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 2,1 mm
- M3: Steigung 0,5 mm, Gesamtlänge 40 mm, Schaft-Ø 3,5 mm, Schaft-4-kant 2,7 mm, Kernloch-Ø 2,5 mm
- M3,5: Steigung 0,6 mm, Gesamtlänge 45 mm, Schaft-Ø 4 mm, Schaft-4-kant 3 mm, Kernloch-Ø 2,9 mm
- M4: Steigung 0,7 mm, Gesamtlänge 45 mm, Schaft-Ø 4,5 mm, Schaft-4-kant 3,4 mm, Kernloch-Ø 3,3 mm
- M4,5: Steigung 0,75 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 3,7 mm
- M5: Steigung 0,8 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 4,2 mm
- M6: Steigung 1 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 5 mm
- M7: Steigung 1 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 6 mm
- M8: Steigung 1,25 mm, Gesamtlänge 56 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 6,8 mm
- M9: Steigung 1,25 mm, Gesamtlänge 63 mm, Schaft-Ø 7 mm, Schaft-4-kant 5,5 mm, Kernloch-Ø 7,8 mm
- M10: Steigung 1,5 mm, Gesamtlänge 70 mm, Schaft-Ø 7 mm, Schaft-4-kant 5,5 mm, Kernloch-Ø 8,5 mm
- M11: Steigung 1,5 mm, Gesamtlänge 70 mm, Schaft-Ø 8 mm, Schaft-4-kant 6,2 mm, Kernloch-Ø 9,5 mm
- M12: Steigung 1,75 mm, Gesamtlänge 75 mm, Schaft-Ø 9 mm, Schaft-4-kant 7 mm, Kernloch-Ø 10,2 mm
- M14: Steigung 2 mm, Gesamtlänge 80 mm, Schaft-Ø 11 mm, Schaft-4-kant 9 mm, Kernloch-Ø 12 mm
- M16: Steigung 2 mm, Gesamtlänge 80 mm, Schaft-Ø 12 mm, Schaft-4-kant 9 mm, Kernloch-Ø 14 mm
- M18: Steigung 2,5 mm, Gesamtlänge 95 mm, Schaft-Ø 14 mm, Schaft-4-kant 11 mm, Kernloch-Ø 15,5 mm
- M20: Steigung 2,5 mm, Gesamtlänge 95 mm, Schaft-Ø 16 mm, Schaft-4-kant 12 mm, Kernloch-Ø 17,5 mm
- M22: Steigung 2,5 mm, Gesamtlänge 100 mm, Schaft-Ø 18 mm, Schaft-4-kant 14,5 mm, Kernloch-Ø 19,5 mm
- M24: Steigung 3 mm, Gesamtlänge 110 mm, Schaft-Ø 18 mm, Schaft-4-kant 14,5 mm, Kernloch-Ø 21 mm
- M27: Steigung 3 mm, Gesamtlänge 110 mm, Schaft-Ø 20 mm, Schaft-4-kant 16 mm, Kernloch-Ø 24 mm
- M30: Steigung 3,5 mm, Gesamtlänge 125 mm, Schaft-Ø 22 mm, Schaft-4-kant 18 mm, Kernloch-Ø 26,5 mm
