Allgemeine Beschreibung

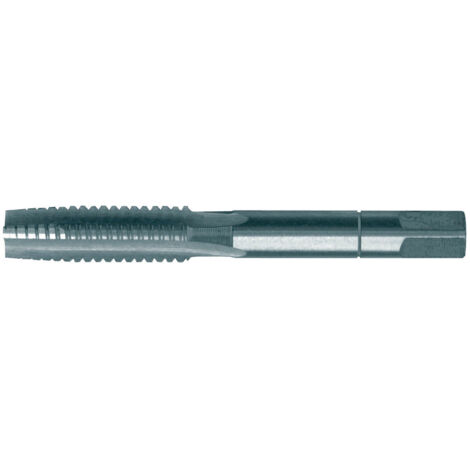

Der Handgewindebohrer HSS DIN 352 von FORUM ist ein Vorschneider für metrische ISO-Gewinde. Er eignet sich sowohl für Durchgangs- als auch für Sacklöcher und ist nach der Toleranz ISO 2 6H gefertigt. Dieser Gewindebohrer ist ideal für die Bearbeitung von metrischen ISO-Regelgewinden gemäß DIN 13, einschließlich der Größen M1,7; M2,3 und M2,6, die nicht mehr in DIN 13 enthalten sind.Technische daten
- Typ: HSS DIN 352
- Steigungen und Abmessungen:
- M1: Bestellnummer 6602011596, Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,75 mm
- M1,2: Bestellnummer 6602011599, Steigung 0,25 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 0,95 mm
- M1,4: Bestellnummer 6602011602, Steigung 0,3 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,1 mm
- M1,6: Bestellnummer 6602011605, Steigung 0,35 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,25 mm
- M1,7: Bestellnummer 6602011608, Steigung 0,35 mm, Gesamtlänge 32 mm, Schaft-Ø 2,5 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,3 mm
- M2: Bestellnummer 6602011611, Steigung 0,4 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,6 mm
- M2,2: Bestellnummer 6602011614, Steigung 0,45 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,75 mm
- M2,3: Bestellnummer 6602011617, Steigung 0,4 mm, Gesamtlänge 36 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 1,9 mm
- M2,5: Bestellnummer 6602011620, Steigung 0,45 mm, Gesamtlänge 40 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 2,05 mm
- M2,6: Bestellnummer 6602011623, Steigung 0,45 mm, Gesamtlänge 40 mm, Schaft-Ø 2,8 mm, Schaft-4-kant 2,1 mm, Kernloch-Ø 2,1 mm
- M3: Bestellnummer 6602011626, Steigung 0,5 mm, Gesamtlänge 40 mm, Schaft-Ø 3,5 mm, Schaft-4-kant 2,7 mm, Kernloch-Ø 2,5 mm
- M3,5: Bestellnummer 6602011629, Steigung 0,6 mm, Gesamtlänge 45 mm, Schaft-Ø 4 mm, Schaft-4-kant 3 mm, Kernloch-Ø 2,9 mm
- M4: Bestellnummer 6602011632, Steigung 0,7 mm, Gesamtlänge 45 mm, Schaft-Ø 4,5 mm, Schaft-4-kant 3,4 mm, Kernloch-Ø 3,3 mm
- M4,5: Bestellnummer 6602011635, Steigung 0,75 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 3,7 mm
- M5: Bestellnummer 6602011638, Steigung 0,8 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 4,2 mm
- M6: Bestellnummer 6602011641, Steigung 1 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 5 mm
- M7: Bestellnummer 6602011644, Steigung 1 mm, Gesamtlänge 50 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 6 mm
- M8: Bestellnummer 6602011647, Steigung 1,25 mm, Gesamtlänge 56 mm, Schaft-Ø 6 mm, Schaft-4-kant 4,9 mm, Kernloch-Ø 6,8 mm
- M9: Bestellnummer 6602011650, Steigung 1,25 mm, Gesamtlänge 63 mm, Schaft-Ø 7 mm, Schaft-4-kant 5,5 mm, Kernloch-Ø 7,8 mm
- M10: Bestellnummer 6602011653, Steigung 1,5 mm, Gesamtlänge 70 mm, Schaft-Ø 7 mm, Schaft-4-kant 5,5 mm, Kernloch-Ø 8,5 mm
- M11: Bestellnummer 6602011656, Steigung 1,5 mm, Gesamtlänge 70 mm, Schaft-Ø 8 mm, Schaft-4-kant 6,2 mm, Kernloch-Ø 9,5 mm
- M12: Bestellnummer 6602011659, Steigung 1,75 mm, Gesamtlänge 75 mm, Schaft-Ø 9 mm, Schaft-4-kant 7 mm, Kernloch-Ø 10,2 mm
- M14: Bestellnummer 6602011662, Steigung 2 mm, Gesamtlänge 80 mm, Schaft-Ø 11 mm, Schaft-4-kant 9 mm, Kernloch-Ø 12 mm
- M16: Bestellnummer 6602011665, Steigung 2 mm, Gesamtlänge 80 mm, Schaft-Ø 12 mm, Schaft-4-kant 9 mm, Kernloch-Ø 14 mm
- M18: Bestellnummer 6602011668, Steigung 2,5 mm, Gesamtlänge 95 mm, Schaft-Ø 14 mm, Schaft-4-kant 11 mm, Kernloch-Ø 15,5 mm
- M20: Bestellnummer 6602011671, Steigung 2,5 mm, Gesamtlänge 95 mm, Schaft-Ø 16 mm, Schaft-4-kant 12 mm, Kernloch-Ø 17,5 mm
- M22: Bestellnummer 6602011674, Steigung 2,5 mm, Gesamtlänge 100 mm, Schaft-Ø 18 mm, Schaft-4-kant 14,5 mm, Kernloch-Ø 19,5 mm
- M24: Bestellnummer 6602011677, Steigung 3 mm, Gesamtlänge 110 mm, Schaft-Ø 18 mm, Schaft-4-kant 14,5 mm, Kernloch-Ø 21 mm
- M27: Bestellnummer 6602011680, Steigung 3 mm, Gesamtlänge 110 mm, Schaft-Ø 20 mm, Schaft-4-kant 16 mm, Kernloch-Ø 24 mm
- M30: Bestellnummer 6602011683, Steigung 3,5 mm, Gesamtlänge 125 mm, Schaft-Ø 22 mm, Schaft-4-kant 18 mm, Kernloch-Ø 26,5 mm
