Produktinformationen

Beschreibung

Allgemeine Beschreibung

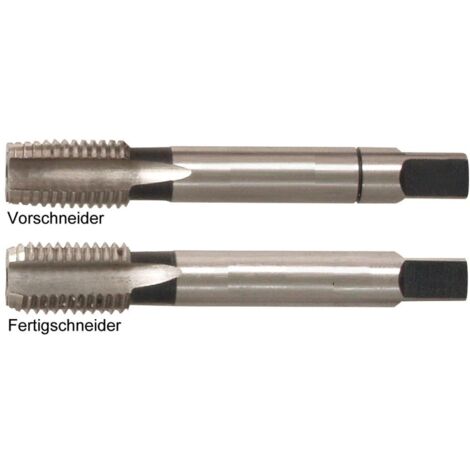

Der Handgewindebohrer-Satz für UNF-Gewinde besteht aus zwei hochwertigen HSS (Hochgeschwindigkeitsstahl) Bohrern, die speziell für die Bearbeitung von UNF-Gewinden entwickelt wurden. Der Satz beinhaltet einen Vor- und einen Fertigschneider und ist ideal für Durchgangs- und Sacklöcher geeignet.

Technische daten

Typ: HSS Typ N
Norm: DIN 2184 Tol. 2B
Lieferumfang: 2-teiliger Satz (Vor- und Fertigschneider)
Geeignet für: UNF-Gewinde, Einheits-Feingewinde nach ANSI B1.1

Weitere Informationen

Gewinde Bestellnummern und Spezifikationen:
UNF Nr. 0: Gänge per inch: 80, Gewinde-Ø: 1,524 mm, Gesamtlänge: 32 mm, Schaft-4-kant: 2,1 mm, Kernloch-Ø: 1,3 mm
UNF Nr. 1: Gänge per inch: 72, Gewinde-Ø: 1,854 mm, Gesamtlänge: 36 mm, Schaft-4-kant: 2,1 mm, Kernloch-Ø: 1,6 mm
UNF Nr. 2: Gänge per inch: 64, Gewinde-Ø: 2,184 mm, Gesamtlänge: 36 mm, Schaft-4-kant: 2,1 mm, Kernloch-Ø: 1,9 mm
UNF Nr. 3: Gänge per inch: 56, Gewinde-Ø: 2,515 mm, Gesamtlänge: 40 mm, Schaft-4-kant: 2,1 mm, Kernloch-Ø: 2,1 mm
UNF Nr. 4: Gänge per inch: 48, Gewinde-Ø: 2,845 mm, Gesamtlänge: 40 mm, Schaft-4-kant: 2,7 mm, Kernloch-Ø: 2,4 mm
UNF Nr. 5: Gänge per inch: 44, Gewinde-Ø: 3,175 mm, Gesamtlänge: 40 mm, Schaft-4-kant: 3 mm, Kernloch-Ø: 2,7 mm
UNF Nr. 6: Gänge per inch: 40, Gewinde-Ø: 3,505 mm, Gesamtlänge: 45 mm, Schaft-4-kant: 3 mm, Kernloch-Ø: 3 mm
UNF Nr. 8: Gänge per inch: 36, Gewinde-Ø: 4,166 mm, Gesamtlänge: 45 mm, Schaft-4-kant: 4,9 mm, Kernloch-Ø: 3,5 mm
UNF Nr. 10: Gänge per inch: 32, Gewinde-Ø: 4,826 mm, Gesamtlänge: 50 mm, Schaft-4-kant: 4,9 mm, Kernloch-Ø: 4,1 mm
UNF Nr. 12: Gänge per inch: 28, Gewinde-Ø: 5,486 mm, Gesamtlänge: 56 mm, Schaft-4-kant: 4,9 mm, Kernloch-Ø: 4,7 mm
UNF 1/4": Gänge per inch: 28, Gewinde-Ø: 6,35 mm, Gesamtlänge: 56 mm, Schaft-4-kant: 4,9 mm, Kernloch-Ø: 5,5 mm
UNF 5/16": Gänge per inch: 24, Gewinde-Ø: 7,938 mm, Gesamtlänge: 63 mm, Schaft-4-kant: 4,9 mm, Kernloch-Ø: 6,9 mm
UNF 3/8": Gänge per inch: 24, Gewinde-Ø: 9,525 mm, Gesamtlänge: 63 mm, Schaft-4-kant: 5,5 mm, Kernloch-Ø: 8,5 mm
UNF 7/16": Gänge per inch: 20, Gewinde-Ø: 11,113 mm, Gesamtlänge: 70 mm, Schaft-4-kant: 6,2 mm, Kernloch-Ø: 9,9 mm
UNF 1/2": Gänge per inch: 20, Gewinde-Ø: 12,7 mm, Gesamtlänge: 70 mm, Schaft-4-kant: 9 mm, Kernloch-Ø: 11,5 mm
UNF 9/16": Gänge per inch: 18, Gewinde-Ø: 14,288 mm, Gesamtlänge: 70 mm, Schaft-4-kant: 9 mm, Kernloch-Ø: 12,9 mm
UNF 5/8": Gänge per inch: 18, Gewinde-Ø: 15,875 mm, Gesamtlänge: 70 mm, Schaft-4-kant: 9 mm, Kernloch-Ø: 14,5 mm
UNF 3/4": Gänge per inch: 16, Gewinde-Ø: 19,05 mm, Gesamtlänge: 80 mm, Schaft-4-kant: 12 mm, Kernloch-Ø: 17,5 mm
UNF 7/8": Gänge per inch: 14, Gewinde-Ø: 22,225 mm, Gesamtlänge: 80 mm, Schaft-4-kant: 14,5 mm, Kernloch-Ø: 20,4 mm
UNF 1": Gänge per inch: 12, Gewinde-Ø: 25,4 mm, Gesamtlänge: 90 mm, Schaft-4-kant: 14,5 mm, Kernloch-Ø: 23,2 mm

Eigenschaften

Marke
FORUM
Gewicht
1000 g
Material
Hss
Zertifizierungsstelle
DIN
Menge pro Pack
1

So finden Sie Gewindebohrer und Gewindeschneider

Gewindebohrer und -schneider sind unerlässlich, um das Gewinde einer Schraube, einer Mutter usw. nachzuschneiden. Gewindebohrer im Dreiersatz sind am verbreitetsten, wobei das Windeisen ebenso wichtig wie der Gewindeschneiderhalter ist. Schließlich sollte immer vorgebohrt werden!

Handgewindebohrer-Satz für UNF-Gewinde HSS 2-teilig FORUM UNF Nr. 1
