Allgemeine Beschreibung

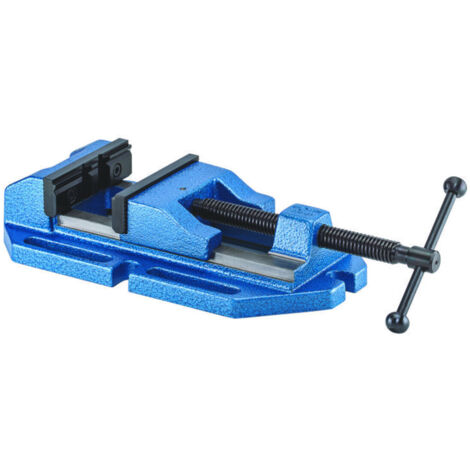

Der Röhm Bohrmaschinen-Schraubstock BOF3 Größe 3 ist ein mechanisches Spannsystem, das manuell betätigt wird. Er bietet eine stabile Ausführung und ist ideal zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.Technische daten
- Gewicht: 13,5 kg
- Spannweite: 160 mm
- Backenbreite: 135 mm
- Korpusmaterial: Spezialguss
- Spannbereich horizontal: 3-13 mm
- Spannbereich vertikal: 6-40 mm
- Größe: 3
- Breite Grundkörper: 205 mm
- Länge Grundkörper: 365 mm
- Höhe: 80,5 mm
- Nutbreite: 17 mm
- Spannnuten Abstand: 170 mm
- Backenanschlussmaße Breite: 80 mm
- Backenanschlussmaße Gewindedurchmesser: M8
- Backenanschlussmaße Gewindetiefe: 13 mm
- Backenanschlussmaße Höhe: 15,6 mm
- Höhe Backen: 40 mm
- Dicke Normalbacke: 16 mm
- Länge Stirnseite bis Backenanlage: 71 mm
Kompatibilität und Zubehör
- Auswechselbare und umkehrbare Spannbacken, eine Backe glatt, die andere mit Längs- und Querprismen
- Universelle Befestigungsmöglichkeiten durch Spannschlitze und Langlöcher
Installation
- Einfach zu installieren mit seitlichen und stirnseitigen Befestigungsmöglichkeiten
Anwendung
- Zum Spannen von Werkstücken auf Bohrmaschinen
- Ideal zur Fixierung von Werkstücken auf Messmaschinen
Weitere Informationen
- Hinweis: Winkelantrieb auf Anfrage erhältlich
