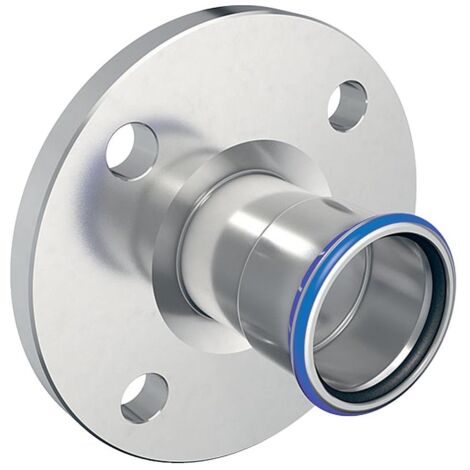

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 108mm, DN 100

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 108mm, DN 100

Dieser Edelstahl-Flansch mit integrierter Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine hohe Beständigkeit aus und ist für Trinkwasseranwendungen geeignet.

Zuverlässige Verbindungstechnik

Der Flansch entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste mit Standarddichtfläche. Zur Erhöhung der Montagesicherheit ist das System mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung ermöglicht. Zudem ist das Bauteil im unverpressten Zustand undicht, was eine schnelle Identifikation nicht verpresster Verbindungen während der Druckprüfung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Installation.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 100
• Außendurchmesser: 108 mm
• Flansch-Lochkreisdurchmesser: 180 mm
• Anzahl Schrauben: 8 St.
• Dichtringmaterial: CIIR
• Druckstufe: PN 10/16
• Länge: 130 mm

Die robuste Konstruktion aus Edelstahl 316 ermöglicht eine dauerhafte und zugfeste Installation in anspruchsvollen Versorgungssystemen. Mit einer Nennweite von DN 100 und einem Außendurchmesser von 108 mm ist der Flansch präzise auf gängige Systemanforderungen abgestimmt. Die Kombination aus bewährter Pressmuffentechnik und standardisierter Flanschverbindung sorgt für eine effiziente und sichere Montage in professionellen Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33741
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 130
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 220
• Länge Anschluss 1: 110
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 55
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
