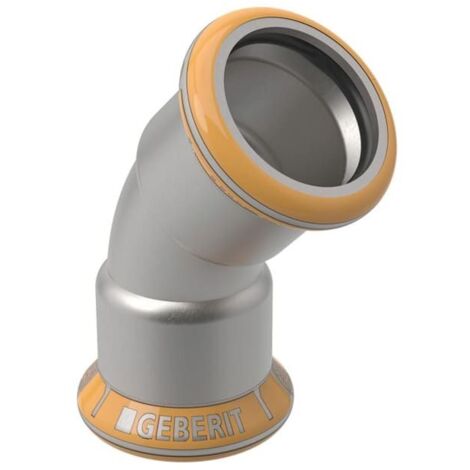

Geberit Bogen Mapress Therm, 45 Grad, DN 80, 88,9mm, Edelstahl, 42810

Geberit Bogen Mapress Therm, 45 Grad, DN 80, 88,9mm, Edelstahl, 42810

Dieser 45-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und nicht für Trinkwasserinstallationen zugelassen.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Unterstützung bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System im unverpressten Zustand undicht, wodurch eine Dichtheitsprüfung während der Installation unterstützt wird. Der integrierte Dichtring aus schwarzem CIIR sorgt für eine Abdichtung innerhalb des Systems.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 80
• Rohraußendurchmesser: 88,9 mm
• Winkel: 45 °
• Länge: 11,7 cm
• Z-Maß: 5,7 cm

Durch die Ausführung aus rostfreiem Stahl eignet sich dieser Bogen für Anwendungen in Versorgungssystemen. Mit einer Nennweite von DN 80 und einem Außendurchmesser von 88,9 mm bietet das Bauteil eine passgenaue Lösung für Installationen. Die Kombination aus M-Kontur und Pressindikator unterstützt die fachgerechte Verarbeitung.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42810
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 117
• Länge Anschluss 2: 117
• Arbeitslänge Anschluss 1: 57
• Arbeitslänge Anschluss 2: 57
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
