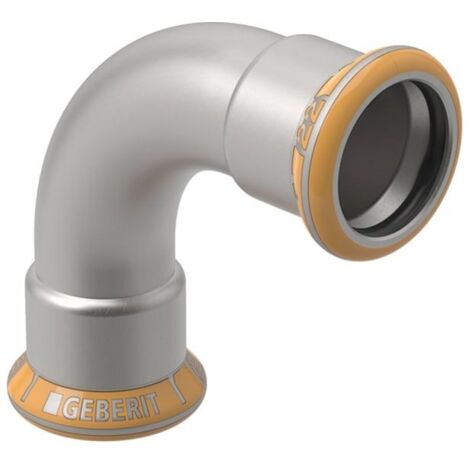

Geberit Bogen Mapress Therm 90 Grad, DN 100, 108mm, Edelstahl, 41111

Geberit Bogen Mapress Therm 90 Grad, DN 100, 108mm, Edelstahl, 41111

Der Geberit Mapress Therm Bogen ermöglicht eine präzise 90-Grad-Umlenkung in Versorgungssystemen aus Edelstahl. Das Bauteil ist für den Einsatz in geschlossenen Systemen konzipiert und zeichnet sich durch eine hohe mechanische Belastbarkeit aus.

Zuverlässige Verbindungstechnik

Der Bogen ist beidseitig mit einer Pressmuffe ausgestattet, die eine zugfeste Verbindung ermöglicht. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator, der eine visuelle Kontrolle der Verpressung unterstützt. Zudem ist das Bauteil als unverpresst undicht gekennzeichnet, wodurch eine Dichtheitsprüfung vor der Inbetriebnahme möglich ist.

Material und Anwendung

Gefertigt aus Edelstahl, bietet der Fitting eine robuste Lösung für Versorgungsleitungen. Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR. Das Produkt ist ausschließlich für geschlossene Systeme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Länge: 22,6 cm
• Z-Maß: 15,1 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus langlebigem Edelstahl und der bewährten Pressmuffen-Technik bietet dieser 90-Grad-Bogen eine effiziente Lösung für die Installation in Versorgungssystemen. Mit einem Rohraußendurchmesser von 108 mm und der integrierten Dichtung aus CIIR unterstützt das Bauteil eine fachgerechte und zugfeste Rohrleitungsführung. Die Eigenschaft als unverpresst undichtes System sorgt dabei für zusätzliche Sicherheit bei der Montage.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41111
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 2: 226
• Arbeitslänge Anschluss 1: 151
• Arbeitslänge Anschluss 2: 151
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
