Geberit Bogen Mapress Therm, DN 65, 76,1mm, Edelstahl, 41109

Geberit Bogen Mapress Therm, DN 65, 76,1mm, Edelstahl, 41109

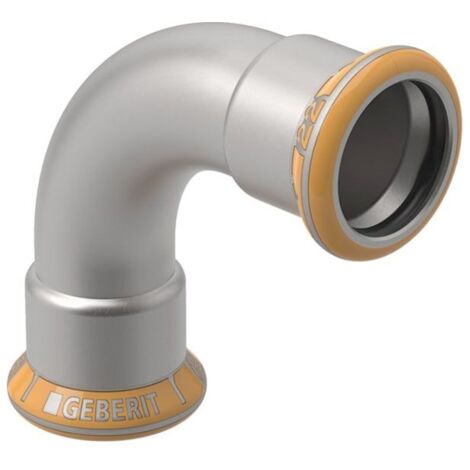

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine Richtungsänderung in Versorgungssystemen. Das aus Edelstahl gefertigte Formstück ist für geschlossene Kreisläufe konzipiert.

Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Ein Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch eine Kontrolle der Verbindung während der Montage möglich ist. Der integrierte Dichtring aus CIIR sorgt für die Abdichtung innerhalb des Systems.

Einsatzhinweise

Dieses Bauteil ist für den Einsatz in Versorgungssystemen vorgesehen und nicht für Trinkwasserinstallationen zugelassen. Die unbehandelte Edelstahloberfläche eignet sich für den Einsatz in Heizungs- oder Kühlanlagen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 °
• Länge: 15,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Der 90-Grad-Bogen aus Edelstahl bietet mit einer Nennweite von DN 65 und einem Außendurchmesser von 76,1 mm eine Lösung für Versorgungssysteme. Durch die Kombination aus zugfester Pressverbindung und der CIIR-Dichtung unterstützt das Formstück eine langlebige Installation in geschlossenen Kreisläufen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41109
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 157
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 1: 104
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
