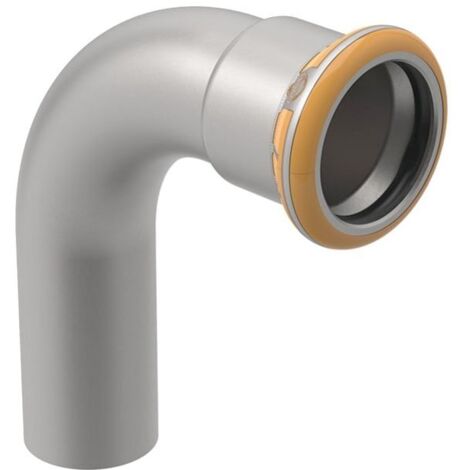

Geberit Mapress Therm Bogen 90 Grad, DN 65, 76,1mm, Edelstahl, Edelstahl, 43309

Geberit Mapress Therm Bogen 90 Grad, DN 65, 76,1mm, Edelstahl, Edelstahl, 43309

Der Geberit Mapress Therm Bogen ermöglicht eine präzise Richtungsänderung von 90 Grad in Versorgungssystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Systemen konzipiert und zeichnet sich durch eine hohe mechanische Belastbarkeit aus. Die Verbindung erfolgt über ein Schiebeende und eine Pressmuffe.

Zuverlässige Verbindungstechnik

Das Bauteil ist mit einem schwarzen Dichtring aus CIIR ausgestattet, der eine dauerhafte Abdichtung sicherstellt. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass das System im unverpressten Zustand undicht ist, wodurch eine direkte Kontrolle der Verbindung während der Installation möglich ist. Der Pressindikator unterstützt die visuelle Überprüfung der ordnungsgemäßen Verpressung. Das Material ist zugfest und bietet eine robuste Lösung für anspruchsvolle Leitungsführungen. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Winkel: 90 Grad
• Länge: 15,7 cm
• Höhe: 16,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus langlebigem Edelstahl und der bewährten Pressverbindungstechnik bietet dieser Bogen eine effiziente Lösung für die Installation in Versorgungssystemen. Mit einem Außendurchmesser von 76,1 mm und der präzisen 90-Grad-Geometrie lässt sich das System sicher in Leitungsstrukturen integrieren. Die einfache Handhabung durch das Schiebeende und die integrierte Dichtung aus CIIR erleichtern die Montage und tragen zu einer stabilen, zugfesten Rohrverbindung bei.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43309
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 167
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
