Geberit Bogen Mapress Therm, DN 80, 88,9mm, Edelstahl, Edelstahl, 43310

Geberit Bogen Mapress Therm, DN 80, 88,9mm, Edelstahl, Edelstahl, 43310

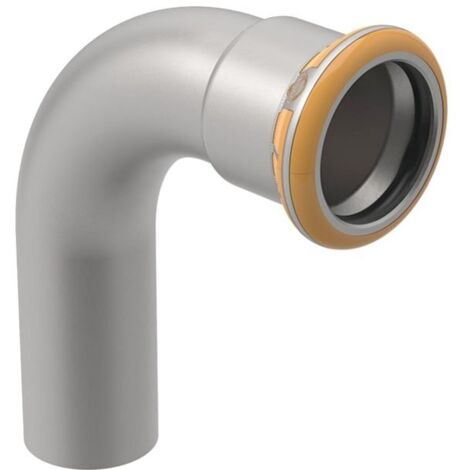

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung in Versorgungssystemen. Das aus Edelstahl gefertigte Formteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für den Einsatz in geschlossenen Systemen konzipiert.

Zuverlässige Verbindungstechnik

Das Bauteil ist mit einem schwarzen Dichtring aus CIIR ausgestattet und zeichnet sich durch eine zugfeste Verbindung aus. Die Verbindung bleibt im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt zudem die visuelle Überprüfung der fachgerechten Verpressung.

Einsatzhinweise

Dieses Fitting ist für einen Rohraußendurchmesser von 88,9 mm ausgelegt und entspricht der Nennweite DN 80. Aufgrund der spezifischen Materialeigenschaften und der Dichtungsauslegung ist das System nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 80
• Rohraußendurchmesser: 88,9 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Z-Maß: 12,4 cm

Durch die Kombination aus robuster Edelstahlverarbeitung und der bewährten Pressindikator-Technik bietet dieses Formteil eine effiziente Lösung für anspruchsvolle Versorgungssysteme. Mit einem Durchmesser von 88,9 mm und dem 90-Grad-Winkel ermöglicht es eine passgenaue Installation, wobei die Unverpresst-undicht-Funktion die Sicherheit bei der Montage erhöht.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43310
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 195
• Länge Anschluss 2: 184
• Arbeitslänge Anschluss 2: 124
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
