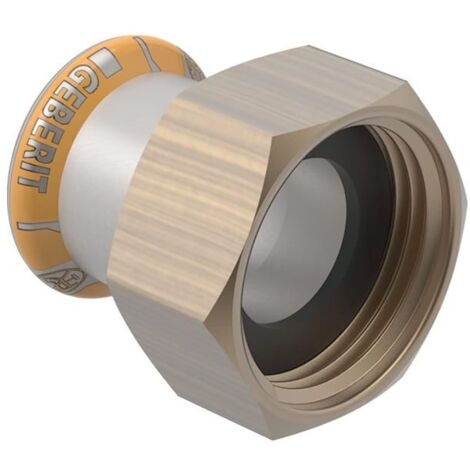

Geberit Mapress Therm Übergang mit Überwurfmutter d 22mm, di 26mm, G 1 1/4″

Geberit Mapress Therm Übergang mit Überwurfmutter D 22mm, ID 26mm, G 1 1/4"

Der Geberit Mapress Therm Übergang mit Überwurfmutter ermöglicht eine zuverlässige Verbindung in Heizungs-, Klima- und Fernwärmesystemen. Das Bauteil ist für den Einsatz in der Haustechnik sowie in industriellen Anlagen konzipiert und eignet sich für Kühl- und Heizungswasser, auch unter Verwendung von Frostschutzmitteln.

Einsatzbereiche und Materialeigenschaften

Die Komponente ist für geschlossene Systeme wie Fernwärmeheizungen oder Klimakaltwasserleitungen ausgelegt. Ein Einsatz in Trinkwasserinstallationen ist ausgeschlossen. Die Konstruktion umfasst eine Überwurfmutter aus Messing sowie Dichtungen aus CIIR und EPDM. Ein integrierter Pressindikator unterstützt die Kontrolle der Verpressung, wobei das System im unverpressten Zustand undicht bleibt, um eine schnelle Fehlererkennung bei der Montage zu ermöglichen.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser: 22 mm
• Rohrgewinde: 1 1/4 Zoll
• Nennweite: DN 20
• Betriebstemperatur: 0 bis 100 °C
• Länge: 4,3 cm
• Z-Maß: 1,3 cm

Durch die Kombination aus hochwertigem Edelstahl und einer präzisen Fertigung bietet dieser Übergang eine zugfeste Verbindung für anspruchsvolle Versorgungsleitungen. Mit einem Außendurchmesser von 22 mm und einem 1 1/4 Zoll Gewindeanschluss ist das Bauteil für einen Temperaturbereich bis 100 °C ausgelegt, wobei für Fernwärmeheizungswasser ein Einsatz bis maximal 120 °C möglich ist.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45044
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 43
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 22
• Arbeitslänge Anschluss 1: 6,5
• Arbeitslänge Anschluss 2: 6,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
