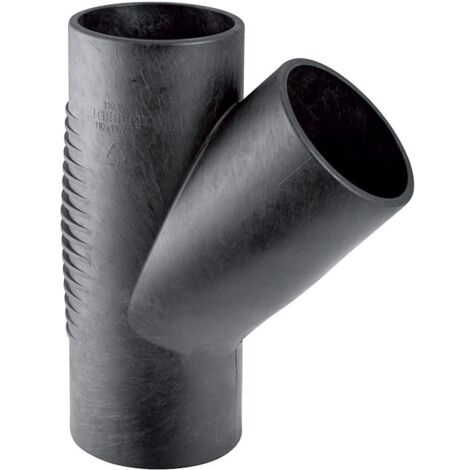

Geberit Silent db20 Abzweig 45 Grad d 110mm, d1 110mm

Geberit Abzweig Silent-db20 45 Grad, DN 100, 110mm, PE-S2, Schwarz, 310104141

Der Geberit Silent-db20 Abzweig ist ein spezialisiertes Formstück für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das aus PE-S2 gefertigte Bauteil zeichnet sich durch seine zugfeste und systemgebundene Konstruktion aus, die eine zuverlässige Integration in Entwässerungssysteme ermöglicht.

Robuste Materialeigenschaften

Das T-Stück besteht aus dem widerstandsfähigen Werkstoff PE-S2 in schwarzer Ausführung. Die Konstruktion ist auf Langlebigkeit ausgelegt und unterstützt eine schalloptimierte Leitungsführung. Die Verbindung der drei Anschlüsse erfolgt jeweils über Kunststoffschweißenden, was eine dauerhafte und dichte Installation ermöglicht.

Einsatz und Geometrie

Mit einem Winkel von 45 Grad und einem Nenndurchmesser von DN 100 ist das Formstück präzise auf gängige Rohrdimensionen abgestimmt. Die Geometrie ist für eine effiziente Abwasserführung optimiert, wobei die Materialeigenschaften eine geringe Wärmeausdehnung und eine definierte Wärmeleitfähigkeit aufweisen.

Technische Daten

• Nennweite: DN 100
• Außendurchmesser: 110 mm
• Winkel: 45 °
• Werkstoff: PE-S2
• Höhe: 27 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur: max. 40 °C

Dieses Formstück bietet eine zuverlässige Lösung für anspruchsvolle Entwässerungsprojekte. Durch die Kombination aus dem robusten Werkstoff PE-S2, dem Nenndurchmesser von DN 100 und dem 45-Grad-Winkel stellt das Bauteil eine passgenaue Komponente für schalloptimierte Rohrleitungssysteme dar.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310104141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 110
• Länge Anschluss 1: 90
• Länge Anschluss 2: 180
• Länge Anschluss 3: 180
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
