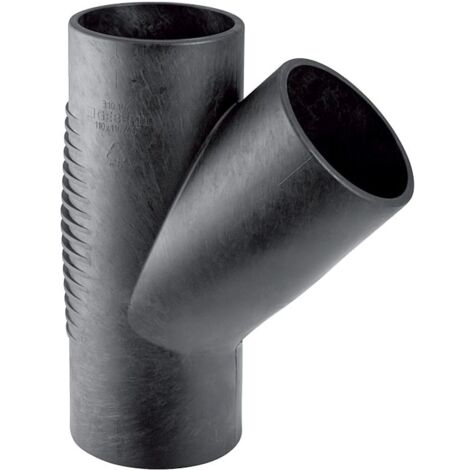

Geberit Silent db20 Abzweig 45 Grad, d 160mm, d1 160mm

Geberit Silent-db20 Abzweig 45 Grad, DN 150, 160mm, PE-S2, Schwarz, 315144141

Der Geberit Silent-db20 Abzweig mit 45 Grad Winkel ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das systemgebundene Formstück aus schwarzem PE-S2 ermöglicht eine zuverlässige Leitungsführung innerhalb des Silent-db20 Entwässerungssystems.

Robuste Materialeigenschaften

Das aus Polyethylen (PE-S2) gefertigte Bauteil zeichnet sich durch eine hohe Beständigkeit aus. Die zugfeste Konstruktion sorgt für eine dauerhafte Stabilität im Entwässerungsnetzwerk. Die Oberfläche ist unbehandelt und für eine stoffschlüssige Verbindung durch Kunststoffschweißenden an allen drei Anschlüssen ausgelegt.

Montage und Anwendung

Mit einem Außendurchmesser von 160 mm und einer Nennweite von DN 150 ist das T-Stück präzise auf gängige Rohrdimensionen abgestimmt. Die Installation erfolgt ohne zusätzliche Dichtungsmaterialien, da die Verbindung durch Verschweißen hergestellt wird. Das Formstück ist nicht reduzierend und unterstützt eine effiziente Entwässerung.

Die robuste Ausführung aus PE-S2 und die präzise Fertigung mit einem Winkel von 45 Grad ermöglichen eine hohe Systemkompatibilität. Mit einer Nennweite von DN 150 und einem Außendurchmesser von 160 mm bietet das Formstück eine dauerhafte Lösung für anspruchsvolle Entwässerungsinstallationen.

Technische Daten

• Nennweite: DN 150
• Außendurchmesser: 160 mm
• Winkel: 45 °
• Werkstoff: PE-S2
• Höhe: 41,5 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Ausführung: T-Stück

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 315144141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Nenndurchmesser Anschluss 3: DN 150
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Rohraußendurchmesser Anschluss 3: 160
• Länge Anschluss 1: 140
• Länge Anschluss 2: 275
• Länge Anschluss 3: 275
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
