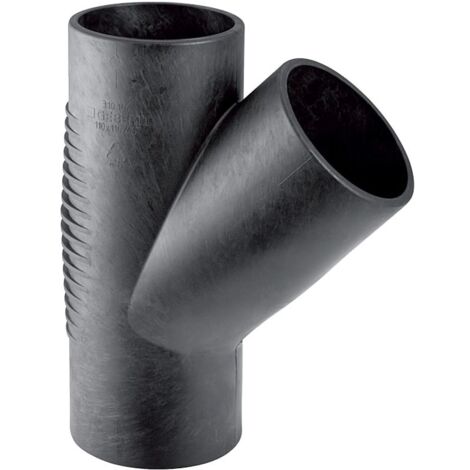

Geberit Silent db20 Abzweig 45 Grad d 90mm, d1 90mm

Geberit Silent-db20 Abzweig 45 Grad, DN 90, PE-S2, Schwarz, 308084141

Dieser Abzweig aus der Silent-db20 Serie von Geberit ermöglicht eine fachgerechte Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das T-Stück mit einem Winkel von 45 Grad ist aus robustem PE-S2 gefertigt und für eine zugfeste Verbindung konzipiert.

Robuste Entwässerungstechnik

Das Formstück ist für den Einsatz in Entwässerungssystemen optimiert. Der Werkstoff PE-S2 bietet eine Wärmeleitfähigkeit von 0,43 W/(m·K) sowie eine Wärmeausdehnung von 0,17 mm/(m·K). Die Ausführung als T-Stück mit Kunststoffschweißenden an allen drei Anschlüssen sorgt für eine systemgebundene Installation in der Abwassertechnik.

Die Konstruktion unterstützt eine effiziente Leitungsführung bei einem Nenndurchmesser von DN 90. Durch die Verwendung von Polyethylen ist das Bauteil widerstandsfähig und für anspruchsvolle bauliche Gegebenheiten ausgelegt. Mit einer Höhe von 24 cm und einem Außendurchmesser von 90 mm fügt sich das schwarze Formstück präzise in das Silent-db20 System ein und trägt zur schalloptimierten Entwässerung bei.

Technische Daten

• Nenndurchmesser: DN 90
• Winkel: 45 °
• Außendurchmesser: 90 mm
• Werkstoff: PE-S2
• Höhe: 24 cm
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Wärmeausdehnung: 0,17 mm/(m·K)

Das Formstück überzeugt durch seine Materialeigenschaften und die passgenaue Integration in bestehende Entwässerungssysteme. Mit einem Nenndurchmesser von DN 90 und einem Winkel von 45 Grad stellt es eine zuverlässige Komponente für die schallgedämmte Abwasserführung dar, die durch die zugfeste Ausführung aus PE-S2 eine dauerhafte Stabilität im System ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308084141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Rohraußendurchmesser Anschluss 3: 90
• Länge Anschluss 1: 80
• Länge Anschluss 2: 160
• Länge Anschluss 3: 160
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
