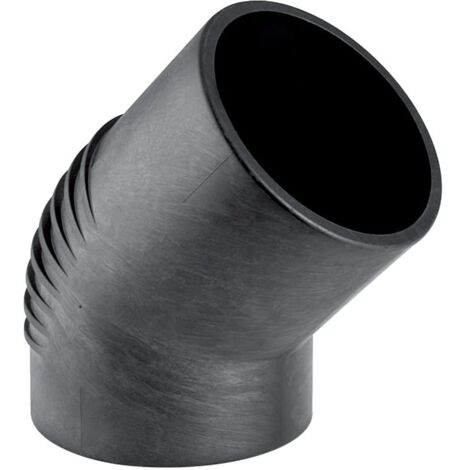

Geberit Bogen Silent-db20 45 Grad, DN 100, 110mm, PE-S2, Schwarz, 310450141

Geberit Bogen Silent-db20 45 Grad, DN 100, 110mm, PE-S2, Schwarz, 310450141

Dieser Bogen aus der Serie Silent-db20 von Geberit ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das aus PE-S2 gefertigte Formstück überzeugt durch seine zugfeste Konstruktion und ist für den Einsatz in systemgebundenen Entwässerungsleitungen optimiert.

Schalloptimierte Leitungsführung

Das Formstück ist speziell für den Einsatz in Gebäuden mit hohen akustischen Anforderungen entwickelt. Durch die Materialeigenschaften des Polyethylens werden Geräuschemissionen im Entwässerungssystem reduziert. Die Ausführung als 45-Grad-Bogen ermöglicht eine präzise und effiziente Leitungsführung innerhalb des Systems.

Montage und Anpassung

Die langen Schenkel des Bogens bieten Flexibilität bei der Installation. Das Bauteil ist um bis zu 4 cm kürzbar, was eine passgenaue Anpassung vor Ort ermöglicht. Die Verbindung erfolgt über Kunststoffschweißenden, die eine dauerhafte und zugfeste Verbindung innerhalb des Entwässerungssystems sicherstellen.

Technische Daten

• Winkel: 45 °
• Nennweite: DN 100
• Außendurchmesser: 110 mm
• Werkstoff: PE-S2
• Schenkellänge: 10 cm
• Maximale Kürzung: 4 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur: max. 40 °C

Die Kombination aus schallgedämmten Eigenschaften und der robusten Verarbeitung aus PE-S2 macht dieses Formstück zur zuverlässigen Wahl für professionelle Entwässerungsprojekte. Mit einem Außendurchmesser von 110 mm und der Möglichkeit zur individuellen Kürzung um bis zu 4 cm bietet das Bauteil eine langlebige Lösung für eine präzise Leitungsführung in Gebäuden mit hohen akustischen Anforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310450141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Länge Anschluss 1: 100
• Länge Anschluss 2: 60
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
