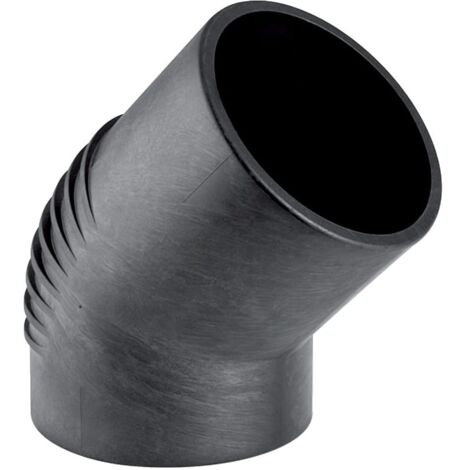

Geberit Silent db20 Bogen 45 Grad, Außendurchmesser 90mm

Geberit Bogen Silent-db20 45 Grad, DN 90, 90mm, PE-S2, Schwarz, 308450141

Der Geberit Silent-db20 Bogen mit 45 Grad Winkel ist ein hochschalldämmendes Formstück für die Gebäudeentwässerung. Er eignet sich besonders für Bauvorhaben mit erhöhten Schallschutzanforderungen und zeichnet sich durch seine robuste Materialbeschaffenheit aus.

Einsatz und Material

Das Formstück besteht aus dem Werkstoff PE-S2, einem zugfesten Polyethylen, das eine dauerhafte und sichere Verbindung in Entwässerungssystemen ermöglicht. Die beiden Kunststoffschweißenden sind unbehandelt und weisen einen Außendurchmesser von 90 mm auf.

Montage und Anpassung

Mit einer Schenkellänge von 10 cm bietet der Bogen eine gute Basis für die Leitungsführung. Für eine passgenaue Installation vor Ort lässt sich das Bauteil um bis zu 4 cm kürzen. Dies ermöglicht eine flexible Anpassung an die baulichen Gegebenheiten innerhalb des Entwässerungsstrangs.

Durch die Kombination aus schalloptimierter Konstruktion und hochwertigem Material unterstützt dieses Formstück eine effiziente Abwasserführung. Die thermische Beständigkeit ist bis zu einer Lagertemperatur von 40 °C gegeben, was die Zuverlässigkeit im Betrieb unterstreicht.

Technische Daten

• Nennweite: DN 90
• Außendurchmesser: 90 mm
• Winkel: 45 °
• Werkstoff: PE-S2
• Schenkellänge: 10 cm
• Maximale Kürzung: 4 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur: max. 40 °C

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308450141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 100
• Länge Anschluss 2: 55
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
