Allgemeine Beschreibung

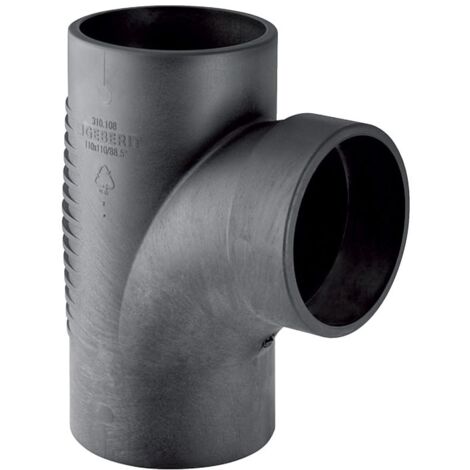

Der Geberit Silent-db20 Bogenabzweig ist ein hochwertiges Formstück für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das Bauteil aus Polyethylen (PE-S2) verfügt über einen Innenradius für eine strömungsgünstige Leitungsführung. Die Ausführung mit einem Winkel von 88,5 Grad ermöglicht präzise Abzweigungen in der Rohrleitungsführung. Die Montage erfolgt über Kunststoffschweißenden, die eine stoffschlüssige und dichte Verbindung innerhalb des Systems sicherstellen.Technische daten
- Winkel: 88,5 °
- Außendurchmesser: 110 mm
- Nennweite: DN 100
- Werkstoff: PE-S2
- Wärmeausdehnung: 0,17 mm/(m·K)
- Wärmeleitfähigkeit: 0,43 W/(m·K)
- Höhe: 22,5 cm
- Lagertemperatur: max. 40 °C
Kompatibilität und Zubehör
- Hersteller-Warengruppe: Gebäudeentwässerungssystem
- Hersteller-Produktgruppe: Silent-db20-Formstücke
- Hersteller-Artikelnummer: 310108141
- Anschluss 1: Kunststoffschweißende
- Anschluss 2: Kunststoffschweißende
- Nenndurchmesser Anschluss 2: DN 100
- Nenndurchmesser Anschluss 3: DN 100
- Rohraußendurchmesser Anschluss 1: 110 mm
- Rohraußendurchmesser Anschluss 2: 110 mm
- Rohraußendurchmesser Anschluss 3: 110 mm
Installation
Die Montage erfolgt über Kunststoffschweißenden, die eine stoffschlüssige und dichte Verbindung innerhalb des Systems sicherstellen.
Anwendung
Durch die Kombination aus schalloptimierter Geometrie und widerstandsfähigem PE-S2 Material bietet dieses Formstück eine verlässliche Lösung für moderne Entwässerungssysteme. Mit einem Winkel von 88,5 Grad und einem Außendurchmesser von 110 mm fügt es sich nahtlos in bestehende Installationen ein und unterstützt eine dauerhaft zugfeste sowie strömungsgünstige Leitungsführung in Gebäuden mit hohen Schallschutzanforderungen.
