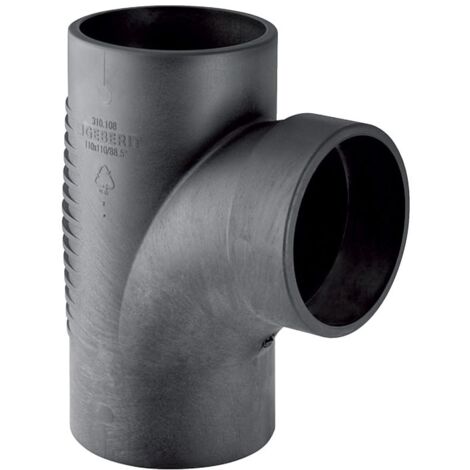

Geberit Bogenabzweig Silent-db20, 88,5 Grad, 110/90mm, PE-S2, Schwarz, 310088141

Geberit Bogenabzweig Silent-db20, 88,5 Grad, 110/90mm, PE-S2, Schwarz, 310088141

Dieser Bogenabzweig aus der Silent-db20 Serie von Geberit ist für die effiziente Gebäudeentwässerung konzipiert. Das Formstück zeichnet sich durch schalloptimierte Eigenschaften aus und eignet sich ideal für den Einsatz in Objekten mit erhöhten Anforderungen an den Schallschutz.

Optimierte Entwässerungstechnik

Das Bauteil ist aus dem widerstandsfähigen Werkstoff PE-S2 gefertigt und verfügt über einen Innenradius, der einen strömungsgünstigen Übergang innerhalb des Entwässerungssystems ermöglicht. Die robuste Konstruktion ist zugfest ausgelegt und sorgt für eine zuverlässige Verbindung in der Abwasserinstallation. Die Montage erfolgt über Kunststoffschweißenden, die eine dauerhafte und dichte Verbindung im System sicherstellen.

Technische Daten

• Winkel: 88,5 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 90 mm
• Außendurchmesser Anschluss 3: 110 mm
• Werkstoff: PE-S2
• Höhe: 22,5 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur max.: 40 °C

Durch die Kombination aus hochwertigem PE-S2 Material und der strömungsgünstigen Geometrie mit Innenradius unterstützt dieser Bogenabzweig eine geräuscharme und langlebige Entwässerung. Mit einem Winkel von 88,5 Grad und den definierten Anschlussdurchmessern von 110 mm beziehungsweise 90 mm bietet das Formstück eine präzise Passform für anspruchsvolle Installationsprojekte in der Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310088141
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): ja
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 90
• Rohraußendurchmesser Anschluss 3: 110
• Länge Anschluss 1: 135
• Länge Anschluss 2: 115
• Länge Anschluss 3: 90
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
