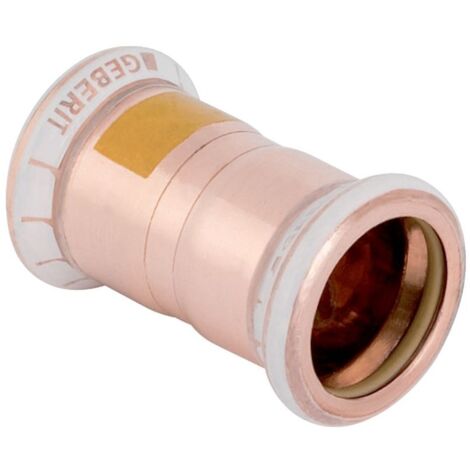

Geberit Mapress Kupfer Muffe Gas Außendurchmesser 22mm

Geberit Muffe Mapress Gas, DN 20, 22mm, Kupfer, 34603

Die Geberit Mapress Kupfer Muffe ist ein spezialisiertes Systembauteil für die fachgerechte Installation von Natur- und Flüssiggasleitungen. Die gerade Pressmuffe zeichnet sich durch ihre robuste Materialqualität aus Kupfer (Cu-DHP CW024A) aus und ist für eine dauerhaft zugfeste Verbindung konzipiert.

Zuverlässige Verbindungstechnik

Das Bauteil ist als Pressmuffe mit zwei identischen Anschlüssen ausgeführt und für einen Rohraußendurchmesser von 22 mm optimiert. Zur Erhöhung der Sicherheit bei der Montage ist die Muffe unverpresst undicht, was eine einfache Kontrolle während der Installation ermöglicht. Ein gelber Schutzstopfen dient der eindeutigen Kennzeichnung für den Einsatzbereich Gas.

Dichtung und Material

Für die notwendige Abdichtung sorgt ein integrierter Dichtring aus HNBR, der farblich ebenfalls in Gelb gehalten ist. Das verwendete Kupfermaterial entspricht der Norm DIN EN 1412 und ermöglicht eine hohe Beständigkeit in professionellen Versorgungssystemen.

Die Muffe überzeugt durch ihre hochwertige Materialbeschaffenheit und die zuverlässige Abdichtung mittels HNBR-Dichtring. Mit einem Außendurchmesser von 22 mm und der Nennweite DN 20 ist sie ideal für die Installation von Gasleitungen geeignet. Die unverpresst undichte Eigenschaft unterstützt eine sichere Verarbeitung im Systemverbund.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Länge: 5 cm
• Z-Maß: 0,8 cm
• Dichtungsmaterial: HNBR
• Anschlussart: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34603
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 50
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 25
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 4
• Arbeitslänge Anschluss 2: 4
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
