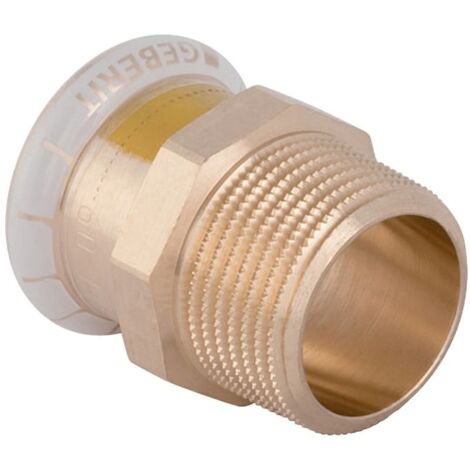

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, d 22mm, R 1/2″, Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, D 22mm, R 1/2", Rotguss bleifrei

Dieser Übergangsfitting aus bleifreiem Rotguss ermöglicht eine Verbindung zwischen Kupferrohrleitungen und Komponenten mit Außengewinde in Gasinstallationen. Das Bauteil ist für Natur- und Flüssiggase optimiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Verbindungstechnik

Die Komponente ist mit einem gelben HNBR-Dichtring ausgestattet, der speziell für die Anforderungen in der Gasversorgung ausgelegt ist. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch eine einfache Kontrolle der Verbindung vor der endgültigen Fixierung möglich ist. Der Fitting ist zugfest konstruiert und sorgt für eine dauerhafte Stabilität innerhalb des Leitungssystems.

Montage und Kompatibilität

Der Übergang verfügt über eine Pressmuffe mit einem Außendurchmesser von 22 mm sowie ein konisches Außengewinde nach ISO 7-1 mit einer Größe von 1/2 Zoll. Zur Vermeidung von Verschmutzungen während der Lagerung und Montage ist die Pressmuffe mit einem gelben Schutzstopfen versehen. Die Installation erfolgt systemgebunden, was eine Abstimmung auf die entsprechenden Presswerkzeuge erfordert.

Die Kombination aus hochwertigem, bleifreiem Rotguss und der bewährten Pressverbindungstechnik sorgt für eine langlebige Installation in Gasleitungsnetzen. Mit einer Gesamtlänge von 3,8 cm und einer kompakten Bauweise eignet sich das Bauteil ideal für präzise Anpassungen in der Hausinstallation. Die zuverlässige Abdichtung durch den HNBR-Dichtring und die robuste Ausführung unterstützen eine sichere Leitungsführung für Natur- und Flüssiggase.

Technische Daten

• Werkstoff: Bleifreier Rotguss
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 1/2 Zoll
• Länge: 3,8 cm
• Dichtungsmaterial: HNBR
• Einsatzbereich: Natur- und Flüssiggase
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34669
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 38
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 17
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
