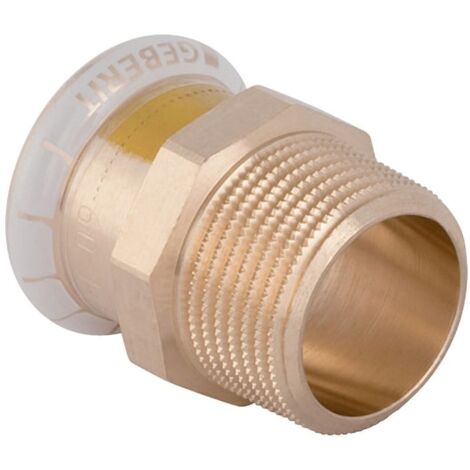

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, D 22mm, R 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Außengewinde Gas, D 22mm, R 3/4", Rotguss bleifrei

Dieser Übergangsfitting aus bleifreiem Rotguss ermöglicht eine sichere Verbindung zwischen Kupferrohrleitungen und Komponenten mit Außengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Zuverlässigkeit in der Versorgungstechnik aus.

Zuverlässige Verbindungstechnik für Gasleitungen

Der Fitting verfügt über eine Pressmuffe mit einem Außendurchmesser von 22 mm und ein kegeliges Außengewinde der Größe R 3/4 Zoll. Die Konstruktion ist auf eine dauerhafte und zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, wodurch eine frühzeitige Erkennung nicht verpresster Verbindungen während der Druckprüfung ermöglicht wird. Ein gelber Schutzstopfen an der Pressmuffe dient dem Schutz vor Verschmutzungen vor der Installation.

Material und Dichtungskonzept

Das verwendete bleifreie Rotgussmaterial bietet eine hohe Beständigkeit in anspruchsvollen Installationsumgebungen. Für die notwendige Dichtheit im Gasbereich sorgt ein integrierter Dichtring aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR), der speziell für die Anforderungen von Gasmedien ausgelegt ist. Die Kombination aus hochwertigem Werkstoff und präziser Dichtungstechnik unterstützt eine fachgerechte Systemintegration.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 20
• Länge: 3,9 cm
• Dichtungsmaterial: HNBR (gelb)

Durch die Kombination aus robustem, bleifreiem Rotguss und dem speziellen HNBR-Dichtring eignet sich dieser Übergangsfitting ideal für die Installation von Natur- und Flüssiggasleitungen. Mit einem Rohraußendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde bietet das Bauteil eine präzise Passform für gängige Versorgungssysteme. Die Eigenschaft der unverpressten Undichtigkeit trägt maßgeblich zur Sicherheit bei der Montage bei und unterstützt eine zuverlässige Druckprüfung der gesamten Anlage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34670
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 39
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 18
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
