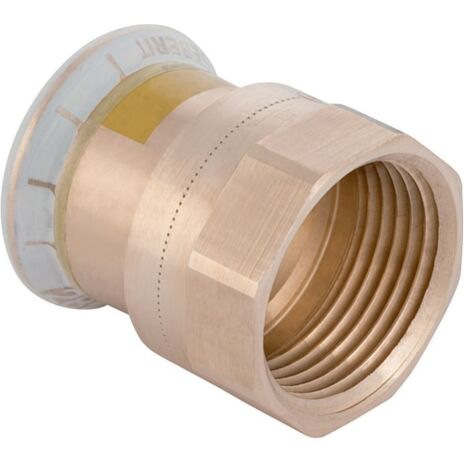

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, D 22mm, Rp 1/2", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, D 22mm, Rp 1/2", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht eine sichere Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert.

Verbindungstechnik für Gasanwendungen

Der Fitting ist mit einem gelben HNBR-Dichtring ausgestattet, der speziell für Gasanwendungen optimiert wurde. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine Kontrolle der Verbindung während der Montage ermöglicht. Die Pressmuffe ist mit einem gelben Schutzstopfen versehen, der das System bis zur Installation vor Verunreinigungen schützt.

Technische Daten

• Werkstoff: Rotguss bleifrei
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 1/2 Zoll
• Nennweite: DN 20 / 15
• Länge: 3,6 cm
• Z-Maß: 0,2 cm
• Dichtungsmaterial: HNBR

Durch die Verarbeitung aus bleifreiem Rotguss und die Abstimmung auf Gasleitungen bietet dieses Bauteil eine zugfeste Lösung für Versorgungssysteme. Mit einem Rohraußendurchmesser von 22 mm und einem zylindrischen Rp 1/2 Zoll Innengewinde ist der Übergang für gängige Installationsanforderungen ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34686
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 36
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 15
• Arbeitslänge Anschluss 1: 1
• Arbeitslänge Anschluss 2: 1
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
