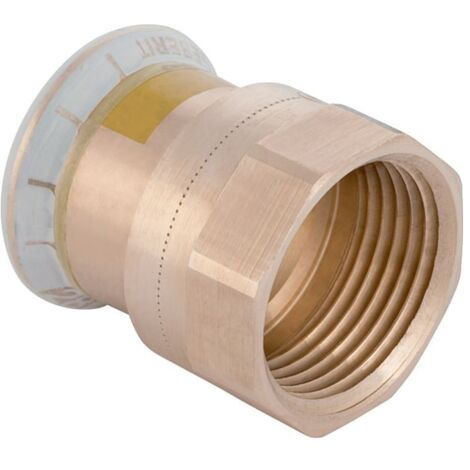

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, D 22mm, Rp 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, D 22mm, Rp 3/4", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss verbindet Kupferrohrleitungen mit Komponenten mit Innengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und für das Geberit Mapress System optimiert.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe, die im unverpressten Zustand undicht ist, um eine Kontrolle während der Montage zu ermöglichen. Der Dichtring aus HNBR in Gelb ist auf die Anforderungen von Gasleitungen abgestimmt. Ein gelber Schutzstopfen an der Pressmuffe schützt das Innere des Fittings vor Verschmutzungen bis zur Installation.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Nennweite: DN 20
• Länge: 3,9 cm
• Z-Maß: 0,3 cm
• Dichtungsmaterial: HNBR

Die Konstruktion aus bleifreiem Rotguss ist für Gasversorgungssysteme ausgelegt. Mit einem Rohraußendurchmesser von 22 mm und einem zylindrischen Innengewinde von Rp 3/4 Zoll ermöglicht das Bauteil eine Verbindung in Gasleitungsnetzen. Die Kombination aus der Pressmuffen-Technik und dem HNBR-Dichtring ist für die Anwendung in entsprechenden Systemen vorgesehen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34687
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 39
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 1,5
• Arbeitslänge Anschluss 2: 1,5
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
