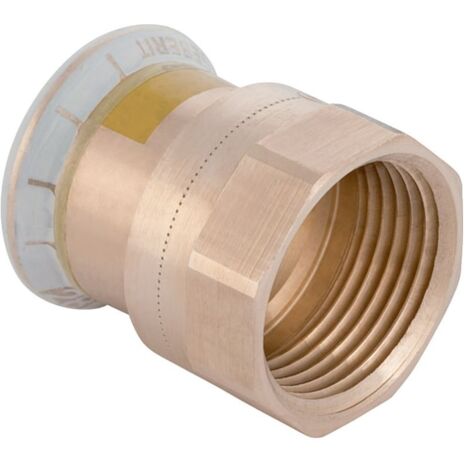

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, d 28mm, Rp 1″, Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Innengewinde Gas, D 28mm, Rp 1", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht die Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde in Gasinstallationen. Das Bauteil ist für Natur- und Flüssiggase ausgelegt.

Verbindungstechnik für Gasleitungen

Der Fitting ist für den Einsatz in Versorgungssystemen konzipiert und verfügt über eine Pressmuffe. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine Kontrolle während der Montage ermöglicht. Ein gelber Dichtring aus HNBR sorgt für die Dichtheit in der Gasinstallation. Der Übergang ist zugfest und systemgebunden.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 28 mm
• Innengewinde: Rp 1 Zoll
• Nennweite: DN 25
• Länge: 4,5 cm
• Z-Maß: 0,5 cm
• Dichtungsmaterial: HNBR (gelb)

Der Übergang aus bleifreiem Rotguss bietet eine Lösung für Gasinstallationen. Mit einem Rohraußendurchmesser von 28 mm und einem zylindrischen Innengewinde von 1 Zoll ist das Bauteil auf Systemanforderungen abgestimmt. Die Kombination aus Pressmuffen-Technik und HNBR-Dichtung unterstützt eine Montage in der Versorgungstechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34689
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 45
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 22
• Arbeitslänge Anschluss 1: 2,5
• Arbeitslänge Anschluss 2: 2,5
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
