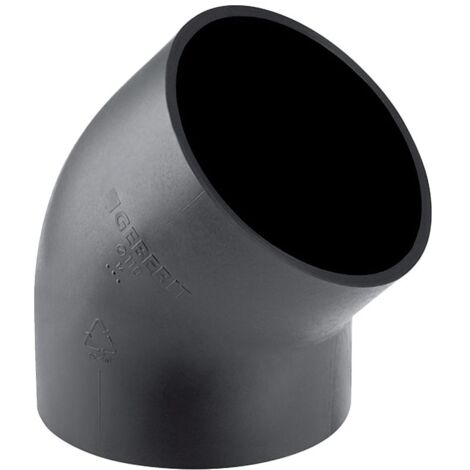

Geberit PE Bogen 45 Grad, Außendurchmesser 110mm

Geberit Bogen PE 45 Grad, DN 100, 110mm, PE-HD, Schwarz, 367045161

Dieser Bogen von Geberit dient der Gebäudeentwässerung und ermöglicht eine präzise Leitungsführung im 45-Grad-Winkel. Das aus PE-HD gefertigte Formstück ist für eine dauerhafte, stoffschlüssige Verbindung konzipiert.

Robuste Verbindungstechnik

Das Formstück ist beidseitig mit einer Elektroschweißmuffe verschweißbar. Diese Ausführung als Kunststoffschweißende sorgt für eine dichte Verbindung innerhalb des Entwässerungssystems. Das Bauteil ist systemgebunden und auf die Anforderungen moderner Abwasserinstallationen abgestimmt.

Passgenaue Geometrie

Mit einem Nenndurchmesser von DN 100 und einem Außendurchmesser von 110 mm ist das Bauteil für entsprechende Rohrleitungen ausgelegt. Die Schenkellänge beträgt 6 cm, wobei eine maximale Kürzung von 2,5 cm eine flexible Anpassung an die baulichen Gegebenheiten vor Ort erlaubt.

Technische Daten

• Werkstoff: PE-HD
• Nennweite: DN 100
• Außendurchmesser: 110 mm
• Winkel: 45 °
• Schenkellänge: 6 cm
• Maximale Kürzung: 2,5 cm

Durch die Verwendung von widerstandsfähigem PE-HD und die Möglichkeit zur Elektroschweißung stellt dieser Bogen eine langlebige Komponente für Entwässerungssysteme dar. Mit einem Nenndurchmesser von DN 100 und einem Außendurchmesser von 110 mm ist das Formstück für Installationen geeignet, bei denen eine präzise 45-Grad-Umlenkung erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: PE-Formstücke
• Hersteller-Artikelnummer: 367045161
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Länge Anschluss 1: 60
• Länge Anschluss 2: 60
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-80
• Werkstoffgüte Anschluss 2: PE-80
• EPD Nummer: HUB-1812
