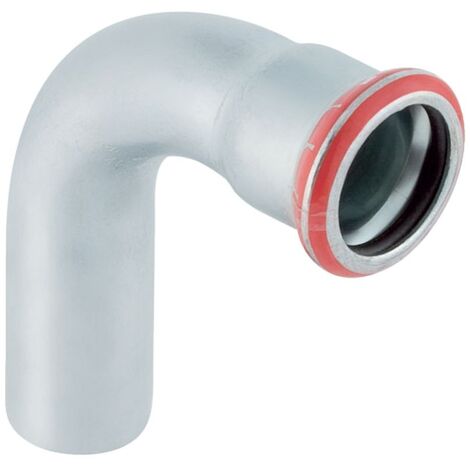

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 54mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 54mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil verfügt über ein Einschubende und eine Pressmuffe, die eine zugfeste Installation ermöglichen. Dank der Unverpresst-undicht-Funktion und eines Pressindikators lässt sich die Dichtheit der Verbindung während der Montage effizient prüfen.

Zuverlässige Verbindungstechnik

Der Fitting besteht aus Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Abdichtung erfolgt über einen CIIR-Dichtring. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung. Für die Ausführung sind die Verlegerichtlinien des Herstellers zu beachten. Bis DN 50 ist das Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln.

Der Bogen ermöglicht präzise Richtungsänderungen in C-Stahl-Rohrleitungen. Die Kombination aus robuster Materialqualität und Sicherheitsmerkmalen wie dem Pressindikator unterstützt eine fachgerechte Installation in anspruchsvollen Versorgungssystemen.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Nennweite: DN 50
• Außendurchmesser: 54 mm
• Winkel: 90 °
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt
• Länge: 10 cm
• Höhe: 10,8 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23308
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Länge Anschluss 1: 108
• Länge Anschluss 2: 100
• Arbeitslänge Anschluss 2: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
