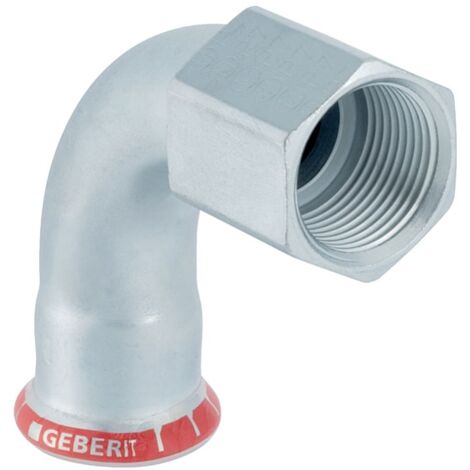

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 12mm, Rp 3/8"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 12mm, Rp 3/8"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem zylindrischen Innengewinde und ist für eine sichere Systemintegration optimiert.

Zuverlässige Verbindungstechnik

Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Für eine effiziente Montage verfügt das Bauteil über einen Pressindikator sowie eine Unverpresst-undicht-Funktion, die eine schnelle Dichtheitsprüfung während der Installation ermöglicht. Ein integrierter Dichtring aus CIIR sorgt für eine dauerhafte Verbindung. Zum Schutz der Pressmuffe vor Verschmutzungen ist diese mit einem transparenten Schutzstopfen versehen.

Montagehinweise

Bei der Installation sind die herstellerspezifischen Verlegerichtlinien zu beachten. Zur fachgerechten Ummantelung des Fittings ist eine Dichtbandage aus IIR Butyl-Kautschuk im Lieferumfang enthalten, die eine zugfeste und dauerhafte Systemintegration unterstützt.

Die Kombination aus robuster Stahlqualität und Sicherheitsmerkmalen wie dem Pressindikator macht diesen Übergangsbogen zur geeigneten Wahl für professionelle Installationen. Mit einem Außendurchmesser von 12 mm und einem 3/8 Zoll Innengewinde bietet das Bauteil eine präzise Passform für Rohrleitungen der Nennweite DN 10.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 12 mm
• Innengewinde: 3/8 Zoll
• Winkel: 90 °
• Nennweite: DN 10
• Länge: 4,2 cm
• Z-Maß: 2,5 cm

Lieferumfang

• 1x Übergangsbogen 90 Grad
• 1x Dichtbandage

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20551
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Länge Anschluss 1: 42
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 30
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
