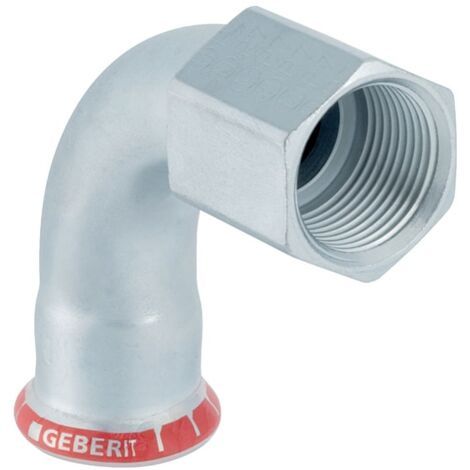

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 15mm, Rp 1/2"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 15mm, Rp 1/2"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Verbindung zwischen einem Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine robuste, zugfeste Konstruktion aus.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe mit Pressindikator, der eine einfache Kontrolle der Verpressung ermöglicht. Ein Sicherheitsmerkmal ist die Eigenschaft, dass der Fitting im unverpressten Zustand undicht ist, wodurch Fehlverbindungen bei der Druckprüfung sofort erkannt werden. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Material und Montage

Gefertigt aus unlegiertem Stahl 1.0034 (E195) und galvanisch verzinkt, bietet der Übergangsbogen eine langlebige Basis für Versorgungssysteme. Die Abdichtung erfolgt über einen CIIR-Dichtring. Bei der Montage sind die Verlegerichtlinien zu berücksichtigen, um eine fachgerechte Installation sicherzustellen.

Der 90-Grad-Bogen mit einem Außendurchmesser von 15 mm und einem zylindrischen 1/2-Zoll-Innengewinde stellt eine vielseitige Komponente für professionelle Rohrleitungssysteme dar. Durch die Verwendung hochwertiger Materialien und die integrierte Dichtlösung wird eine sichere Verbindung in anspruchsvollen Umgebungen erreicht.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Winkel: 90 °
• Außendurchmesser: 15 mm
• Innengewinde: 1/2 Zoll (Rp)
• Nennweite: DN 12
• Länge: 4,9 cm
• Z-Maß: 2,9 cm
• Dichtungsmaterial: CIIR

Lieferumfang

• 1x Übergangsbogen 90 Grad
• 1x Dichtbandage

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20553
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 49
• Länge Anschluss 2: 48
• Arbeitslänge Anschluss 1: 29
• Arbeitslänge Anschluss 2: 33
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
