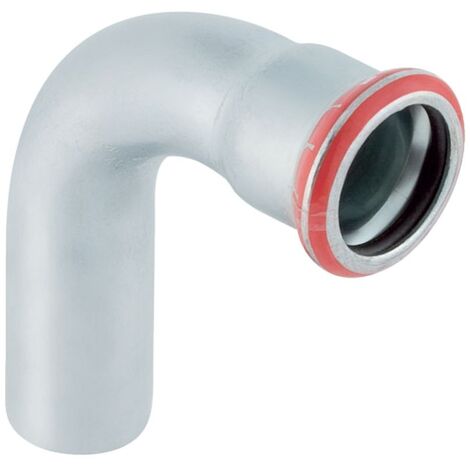

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 88,9mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 88,9mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Formstück verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.

Sicherheit und Montage

Das System zeichnet sich durch einen integrierten Pressindikator aus. Das Bauteil ist unverpresst undicht, wodurch Undichtigkeiten bei der Druckprüfung sofort erkennbar sind. Der Dichtring besteht aus CIIR schwarz. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Bei Nennweiten ab DN 65 ist ein Korrosionsschutz gemäß AGI Arbeitsblatt Q 151 integriert.

Die Ausführung aus unlegiertem Stahl 1.0034 (E195) sorgt für Stabilität in Leitungssystemen. Mit einem Außendurchmesser von 88,9 mm und einem 90-Grad-Winkel ermöglicht das Formstück eine exakte Richtungsänderung. Die galvanisch verzinkte Oberfläche bietet Schutz, während die systemgebundene Konstruktion eine sichere Verbindung innerhalb der Mapress-Reihe sicherstellt.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Nennweite: DN 80
• Außendurchmesser: 88,9 mm
• Winkel: 90 °
• Länge: 18,4 cm
• Höhe: 19,5 cm
• Z-Maß: 12,4 cm
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe

Der C-Stahl-Bogen ermöglicht eine präzise 90-Grad-Richtungsänderung bei einem Außendurchmesser von 88,9 mm und DN 80. Durch den Pressindikator, die unverpresst undichte Eigenschaft und die hochwertige Dichtung aus CIIR unterstützt das Bauteil eine zuverlässige und effiziente Rohrinstallation in anspruchsvollen Umgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20310
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 195
• Länge Anschluss 2: 184
• Arbeitslänge Anschluss 2: 124
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
