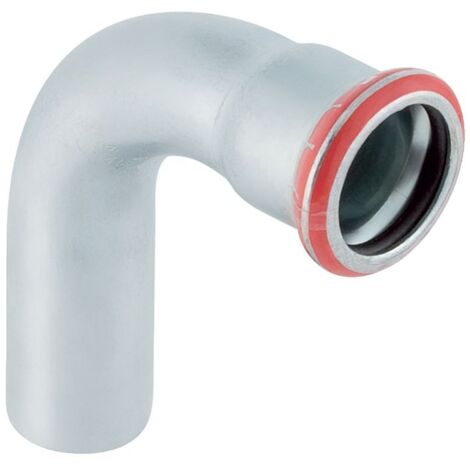

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 76,1mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 76,1mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Formteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.

Verbindungstechnik und Korrosionsschutz

Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine Überprüfung der Verbindung während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung. Ab der Nennweite DN 65 ist ein Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151 vorgesehen.

Dichtheit und Montage

Die integrierte Dichtung aus CIIR sorgt für eine sichere Abdichtung. Die Pressmuffe ist werkseitig mit einem transparenten Schutzstopfen versehen, um Verunreinigungen vor der Installation zu vermeiden. Bei der Verarbeitung sind die Verlegerichtlinien des Herstellers zu beachten.

Durch die präzise Fertigung ermöglicht dieser Bogen eine effiziente Rohrleitungsführung mit einem Außendurchmesser von 76,1 mm. Die Kombination aus robuster Stahlqualität und der bewährten Pressverbindungstechnik bietet eine Lösung für professionelle Installationsanforderungen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 °
• Länge: 15,7 cm
• Höhe: 16,7 cm
• Z-Maß: 10,4 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20309
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 167
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
