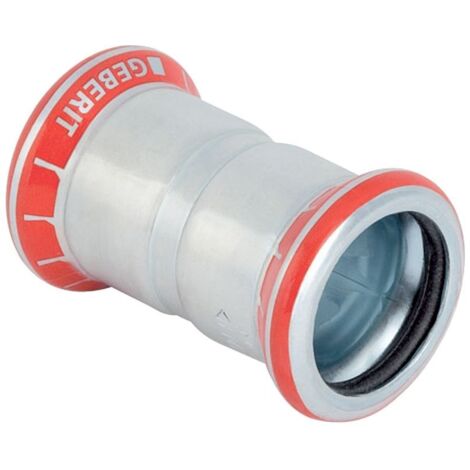

Geberit Mapress C-Stahl Muffe, DN 100, 108mm, Stahl, Edelstahl, 22011

Geberit Mapress C-Stahl Muffe, DN 100, 108mm, Stahl, Edelstahl, 22011

Diese Muffe aus unlegiertem Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und entspricht der Werkstoffgüte 1.0034 gemäß DIN EN 10305.

Sicherheit und Montage

Die Muffe ist unverpresst undicht, was eine Überprüfung der Verbindung während der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung. Für den Korrosionsschutz ist das Bauteil in der Nennweite DN 100 gemäß AGI Arbeitsblatt Q 151 behandelt. Die Abdichtung erfolgt über einen CIIR-Dichtring.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 100
• Außendurchmesser: 108 mm
• Länge: 17,6 cm
• Z-Maß: 2,6 cm
• Anschlussart: Pressmuffe
• Dichtungsmaterial: CIIR

Durch die präzise Fertigung und die systemgebundene Ausführung eignet sich dieses Fitting für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 108 mm und der robusten Ausführung aus unlegiertem Stahl bietet das Bauteil eine langlebige Lösung für industrielle und gebäudetechnische Anwendungen. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt die Funktionalität des Systems sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22011
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 176
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 1: 88
• Länge Anschluss 2: 88
• Arbeitslänge Anschluss 1: 13
• Arbeitslänge Anschluss 2: 13
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
