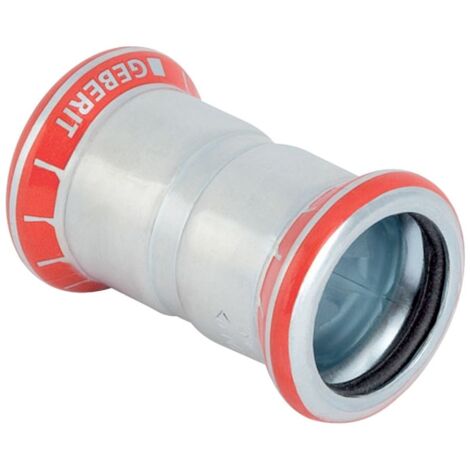

Geberit Mapress C-Stahl Muffe, 22mm, Stahl, Edelstahl, 22004

Geberit Mapress C-Stahl Muffe, 22mm, Stahl, Edelstahl, 22004

Diese Muffe aus unlegiertem Stahl dient als Verbindungselement für C-Stahl-Rohrsysteme in der Haustechnik, Industrie und im Schiffbau. Das Bauteil ermöglicht eine sichere Montage mittels Pressverbindung und ist für einen Rohraußendurchmesser von 22 mm ausgelegt.

Zuverlässige Verbindungstechnik

Die Muffe verfügt über zwei Pressmuffen-Anschlüsse und zeichnet sich durch die Eigenschaft unverpresst undicht aus, was eine direkte Kontrolle der Verbindung während der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der ordnungsgemäßen Verpressung. Zur Sicherstellung der Dichtheit ist ein CIIR-Dichtring verbaut, während ein transparenter Schutzstopfen das Innere des Fittings bis zur Montage vor Verunreinigungen bewahrt.

Material und Beständigkeit

Gefertigt aus unlegiertem Stahl (Werkstoff 1.0034 E195) bietet das Fitting eine robuste Basis für Installationen. Die Oberfläche ist galvanisch verzinkt, um einen Schutz gegen äußere Einflüsse zu bieten. Das System ist zugfest konzipiert und sorgt für eine stabile Verbindung innerhalb des Rohrleitungssystems. Die Einhaltung der herstellerspezifischen Verlegerichtlinien ist für eine fachgerechte Anwendung erforderlich.

Die Muffe ermöglicht eine effiziente Rohrverbindung in Versorgungssystemen. Mit einem Nenndurchmesser von DN 20 und einer Gesamtlänge von 50 mm ist sie auf gängige Installationsanforderungen abgestimmt. Die Kombination aus verzinktem Stahl und der bewährten Presskontur M sorgt für eine belastbare Installation in verschiedensten Einsatzbereichen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 22 mm
• Länge: 50 mm
• Z-Maß: 8 mm
• Anschlussart: Pressmuffe
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22004
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 50
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 25
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 4
• Arbeitslänge Anschluss 2: 4
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
