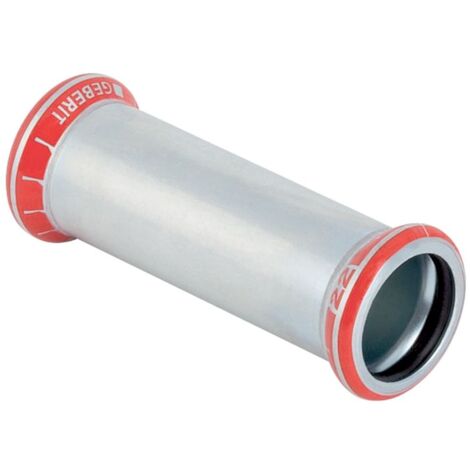

Geberit Mapress C-Stahl Schiebemuffe Außendurchmesser 108mm

Geberit Mapress C-Stahl Schiebemuffe, DN 100, 108mm, Stahl, galvanisch verzinkt

Die Geberit Mapress C-Stahl Schiebemuffe dient als robustes Verbindungselement für Rohrleitungssysteme in der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus unlegiertem Stahl ist galvanisch verzinkt und für eine dauerhafte, zugfeste Installation konzipiert.

Zuverlässige Verbindungstechnik

Die Schiebemuffe ist mit einem Dichtring aus CIIR ausgestattet und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montage. Ein integrierter Pressindikator ermöglicht die einfache Kontrolle der fachgerechten Verpressung. Für den Einsatz in anspruchsvollen Umgebungen ist das Fitting ab der Nennweite DN 65 bis DN 100 mit einem Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151 versehen.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser: 108 mm
• Länge: 31 cm
• Einstecktiefe: 8 cm
• Z-Maß: 15 cm
• Werkstoff: Stahl 1.0034 (E195)
• Dichtungsmaterial: CIIR

Die Schiebemuffe überzeugt durch ihre präzise Passform und robuste Bauweise. Mit einem Außendurchmesser von 108 mm und einer Gesamtlänge von 31 cm ist sie optimal auf die Anforderungen moderner Rohrleitungssysteme abgestimmt. Die zugfeste Verbindung sorgt für eine dauerhafte Stabilität in den verschiedenen Anwendungsbereichen der Versorgungstechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22111
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 310
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 1: 155
• Länge Anschluss 2: 155
• Arbeitslänge Anschluss 1: 75
• Arbeitslänge Anschluss 2: 75
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
