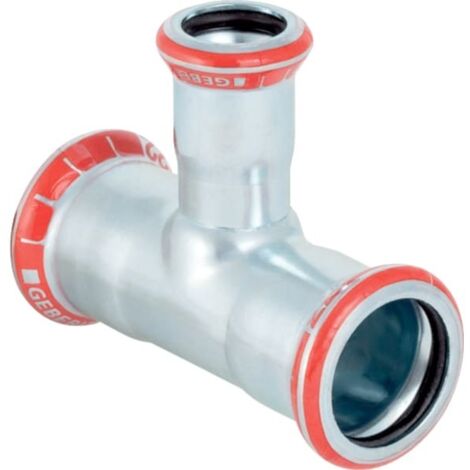

Geberit 21245 Mapress C-Stahl T-Stück reduziert

Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Außen verzinkt
- bis DN 50 einschließlich Ummanteln des
Fittings mit der Geberit Dichtbandage
schwarz aus IIR Butyl-Kautschuk, Die
Verlegerichtlinien des Herstellers sind
zu beachten,
- ab DN 65 bis DN 100 einschließlich
Korrosionsschutz nach AGI Arbeitsblatt
Q 151 (April 2013) Die
Verlegerichtlinien des Herstellers sind
zu beachten,
Technische Eigenschaften
- Werkstoff: Stahl unlegiert 1,0034 E195
(DIN EN 10305)
- d, D / Außendurchmesser (mm): 108 mm
- d1, D / Außendurchmesser (mm): 28 mm
- L / Länge (cm): 31 cm
- l / Länge Teilmaß (cm): 15,5 cm
- arc / Winkel (Grad): 90 Grad
- Z / Z-Maß (cm): 8 cm
- DN / Nennweite: 100 / 25 / 100
- d2, D / Außendurchmesser (mm): 108 mm
- L1 / Länge (cm): 9,1 cm
- l2 / Länge Teilmaß (cm): 15,5 cm
- Z1 / Z-Maß (cm): 6,8 cm
- Z2 / Z-Maß (cm): 8 cm
