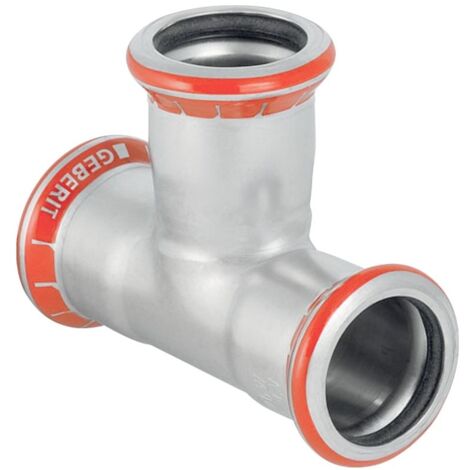

Geberit T-Stück Mapress C-Stahl egal, DN 65, 76,1mm, Stahl, verzinkt, 21009

Geberit T-Stück Mapress C-Stahl egal, DN 65, 76,1mm, Stahl, verzinkt, 21009

Dieses T-Stück aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine Nennweite von DN 65 ausgelegt und ermöglicht eine 90-Grad-Abzweigung in Rohrleitungssystemen.

Zuverlässige Verbindungstechnik

Das Fitting besteht aus unlegiertem Stahl (Werkstoff 1.0034) und ist außen galvanisch verzinkt. Für eine hohe Installationssicherheit sorgt die Eigenschaft der Unverpresst-Undichtigkeit in Kombination mit einem integrierten Pressindikator. Die Pressmuffen sind mit transparenten Schutzstopfen versehen, um Verunreinigungen vor der Montage zu vermeiden. Ab der Nennweite DN 65 ist ein Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151 vorgesehen.

Technische Daten

• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 °
• Werkstoff: Stahl 1.0034 (E195)
• Gesamtlänge: 23 cm
• Z-Maß: 6,2 cm
• Dichtungsmaterial: CIIR

Die passgenaue Verarbeitung und die systemgebundene Ausführung ermöglichen eine dauerhafte und zugfeste Verbindung in Rohrleitungssystemen. Mit einem Außendurchmesser von 76,1 mm und der bewährten M-Kontur eignet sich dieses T-Stück für professionelle Installationen, bei denen eine hohe Materialqualität und eine sichere Verpressung gefordert sind.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21009
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Nenndurchmesser Anschluss 3: DN 65
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Rohraußendurchmesser Anschluss 3: 76,1
• Länge Anschluss 1: 115
• Länge Anschluss 2: 115
• Arbeitslänge Anschluss 1: 62
• Arbeitslänge Anschluss 2: 57
• Länge Anschluss 3: 110
• Arbeitslänge Anschluss 3: 62
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
