Geberit Mapress T-Stück reduziert CW617N, D 22mm, D1 18mm, D2 18mm, 61195

Geberit Mapress T-Stück reduziert CW617N, D 22mm, D1 18mm, D2 18mm, 61195

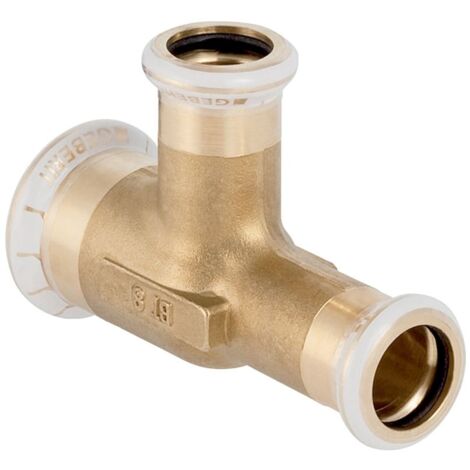

Dieses T-Stück aus Messing der Serie Mapress ermöglicht zuverlässige Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist aus dem Werkstoff CW617N gefertigt und für eine zugfeste Pressverbindung konzipiert.

Montage und Sicherheit

Die Konstruktion unterstützt eine effiziente Installation durch die Eigenschaft unverpresst undicht, welche eine schnelle Überprüfung der Verbindung ermöglicht. Ausgestattet mit einem Pressindikator und einem transparenten Schutzstopfen an der Pressmuffe, bietet das System eine hohe Sicherheit bei der Verarbeitung. Eine Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung der Verbindungsstellen.

Technische Daten

• Werkstoff: Messing CW617N
• Rohraußendurchmesser Anschluss 1: 22 mm
• Rohraußendurchmesser Anschluss 2: 18 mm
• Rohraußendurchmesser Anschluss 3: 18 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Länge: 7,4 cm
• Z-Maß: 1,6 cm

Durch die präzise Fertigung und die Verwendung hochwertiger Materialien eignet sich dieses T-Stück für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm am Hauptanschluss und zwei Abgängen von jeweils 18 mm ermöglicht das Bauteil eine sichere und langlebige Rohrleitungsinstallation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61195
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: CuZn40Pb2 (CW617N)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 15
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 18
• Länge Anschluss 1: 37
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 20
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 17
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn40Pb2 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• Mehrteilig: nein
