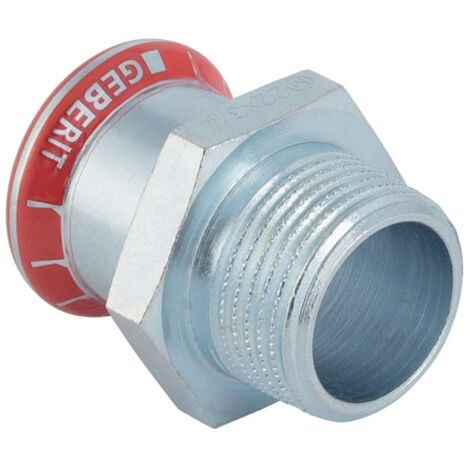

Geberit Mapress C-Stahl Übergang mit Außengewinde D 76,1mm, R 2 1/2", 21713

Geberit Mapress C-Stahl Übergang mit Außengewinde D 76,1mm, R 2 1/2", 21713

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe mit der Kontur M und ist für eine sichere Installation mit einem Pressindikator ausgestattet. Die Konstruktion ist im unverpressten Zustand undicht, was eine schnelle Überprüfung der Verbindung während der Montage ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Material und Korrosionsschutz

Gefertigt aus unlegiertem Stahl (1.0034 E195) ist der Übergang galvanisch verzinkt. Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR. Für die Langlebigkeit im Systemverbund ist bei dieser Dimension ein Korrosionsschutz gemäß AGI-Arbeitsblatt Q 151 vorgesehen.

Die Kombination aus präziser Fertigung und der bewährten Pressverbindungstechnik sorgt für eine dauerhaft zugfeste Installation. Mit einem Rohraußendurchmesser von 76,1 mm und einem konischen Außengewinde von 2 1/2 Zoll bietet das Bauteil eine passgenaue Lösung für anspruchsvolle Rohrleitungsinstallationen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser: 76,1 mm
• Außengewinde: R 2 1/2 Zoll
• Nennweite: DN 65
• Länge: 11,9 cm
• Kontur: M
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21713
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 119
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Länge Anschluss 1: 76
• Länge Anschluss 2: 43
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
