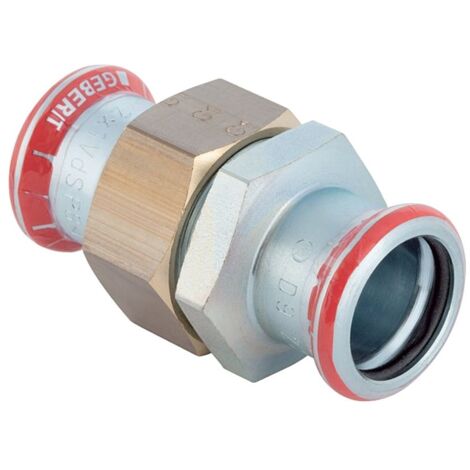

Geberit Mapress C-Stahl Verschraubung, DN 25, 28mm, 1 1/4", Stahl, 25323

Geberit Mapress C-Stahl Verschraubung, DN 25, 28mm, 1 1/4", Stahl, 25323

Diese C-Stahl-Verschraubung von Geberit dient als Verbindungselement für die Haustechnik, Industrie sowie den Schiffbau. Das Bauteil aus unlegiertem Stahl ist für eine sichere Rohrinstallation konzipiert und für den Einsatz in Versorgungssystemen geeignet.

Zuverlässige Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit transparentem Schutzstopfen. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Kontrolle der Verbindung während der Montage. Die Konstruktion umfasst eine Überwurfmutter aus Messing, eine Flachdichtung aus EPDM sowie einen Dichtring aus CIIR. Zur zusätzlichen Absicherung ist der Fitting mit einer schwarzen Dichtbandage aus IIR-Butyl-Kautschuk ummantelt.

Die Ausführung aus unlegiertem Stahl 1.0034 (E195) sorgt für Stabilität im System. Mit einem Nenndurchmesser von DN 25 und einem Rohraußendurchmesser von 28 mm ist das Bauteil auf gängige Installationsanforderungen abgestimmt. Die Temperaturbeständigkeit bei Verwendung der EPDM-Flachdichtung liegt in einem Bereich von 0 bis 100 °C.

Technische Daten

• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Rohrgewinde: 1 1/4 Zoll
• Länge: 7,7 cm
• Z-Maß: 3,1 cm
• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Temperaturbereich: 0 bis 100 °C

Durch die Kombination aus unlegiertem Stahl und der bewährten Dichtungstechnik bietet dieses Bauteil eine Lösung für professionelle Rohrleitungssysteme. Die präzise Fertigung mit einem Außendurchmesser von 28 mm und die integrierte Dichtbandage unterstützen eine effiziente Installation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25323
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 77
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 38,5
• Länge Anschluss 2: 38,5
• Arbeitslänge Anschluss 1: 15,5
• Arbeitslänge Anschluss 2: 15,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
