Allgemeine Beschreibung

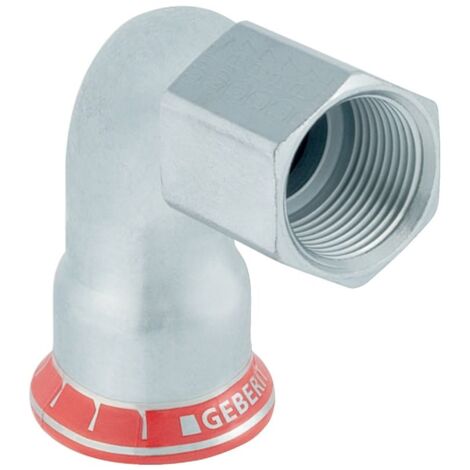

Der Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Innengewinde ist ideal für Anwendungen in der Haustechnik, Industrie und im Schiffbau. Er bietet eine zuverlässige Verbindung mit einem Innengewinde von Rp 1/2" und einem Außendurchmesser von 28 mm. Der Winkel ist unverpresst und undicht, ausgestattet mit einem Dichtring aus CIIR schwarz und einem Pressindikator. Die Pressmuffe kommt mit einem transparenten Schutzstopfen und ist mit der Geberit Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln. Die Verlegerichtlinien des Herstellers sind zu beachten.Technische daten
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: Winkel
- Nennweite: DN 25 / 15
- Außendurchmesser: 28 mm
- Innengewinde: Rp 1/2" (BSPT-Rp, ISO 7-1 / EN 10226-1)
- Winkel: 90°
- Länge: 4,7 cm
- Länge Anschluss 1: 4,7 cm
- Länge Anschluss 2: 4,4 cm
- Z-Maß: 2,4 cm
- Z1-Maß: 3,1 cm
- Material Dichtung: CIIR
- Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
- Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
Kompatibilität und Zubehör
- Mit Dichtungsmaterial: ja
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Mit thermischer Isolierung: nein
Installation
Die Installation erfolgt gemäß den Verlegerichtlinien des Herstellers. Achten Sie darauf, die Dichtbandage korrekt um das Fitting zu wickeln, um eine optimale Abdichtung zu gewährleisten.
Anwendung
Der Übergangswinkel wird in verschiedenen Anwendungen der Haustechnik, Industrie und im Schiffbau eingesetzt, um Rohrleitungen effizient zu verbinden und Richtungsänderungen zu ermöglichen.
Weitere Informationen
Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2: unbehandelt
