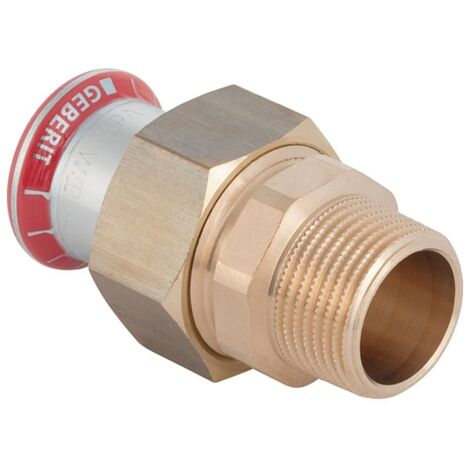

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 22mm, R 1"

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 22mm, R 1"

Diese Übergangsverschraubung aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen einem Geberit Mapress C-Stahl-Rohrsystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Zuverlässige Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit einem Außendurchmesser von 22 mm und ein kegeliges Außengewinde. Für eine sichere Montage ist das System mit einem Pressindikator ausgestattet, der eine Kontrolle der Verpressung ermöglicht. Die Konstruktion ist unverpresst undicht, was eine Überprüfung der Dichtheit während der Installation unterstützt. Eine Überwurfmutter aus Messing sowie eine Flachdichtung aus EPDM sorgen für eine stabile Verbindung.

Material und Beständigkeit

Das Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die integrierte Dichtung aus CIIR sowie die beiliegende Dichtbandage aus IIR-Butyl-Kautschuk ermöglichen eine hohe Beständigkeit. Das Bauteil ist für Mediumtemperaturen von 0 bis 100 °C ausgelegt und bietet eine zugfeste Verbindung innerhalb des Systems.

Die Übergangsverschraubung überzeugt durch ihre robuste Verarbeitung aus unlegiertem Stahl und die einfache Handhabung bei der Installation. Mit einem Außendurchmesser von 22 mm und einem 1 Zoll Außengewinde eignet sie sich für anspruchsvolle Anwendungen in der Versorgungstechnik. Die Kombination aus hochwertiger EPDM-Flachdichtung und der zusätzlichen Dichtbandage stellt eine zuverlässige Abdichtung sicher, während der Pressindikator eine präzise Montage ermöglicht.

Technische Daten

• Material: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 1 Zoll
• Mediumtemperatur: 0 bis 100 °C
• Länge: 6,9 cm
• Höhe: 4,8 cm
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25329
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 69
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 48
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
