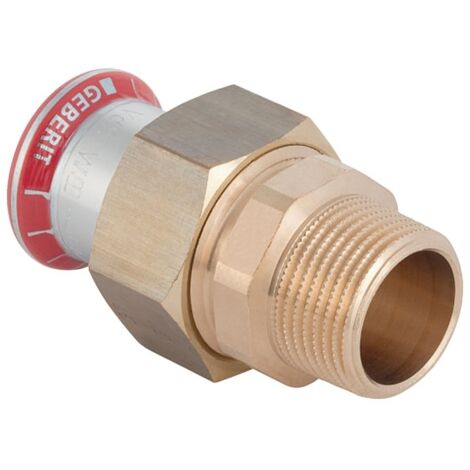

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 28mm, R 1"

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 28mm, R 1"

Diese Übergangsverschraubung aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen dem Geberit Mapress System und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Verbindungstechnik und Material

Die Verschraubung verfügt über eine Pressmuffe mit Pressindikator, die eine Kontrolle der Verpressung ermöglicht. Die Eigenschaft unverpresst undicht unterstützt die Erkennung von Fehlverbindungen bei der Montage. Die Konstruktion umfasst eine Überwurfmutter aus Messing sowie eine Flachdichtung aus EPDM. Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Der Dichtring ist aus CIIR gefertigt.

Montage und Anwendung

Das Bauteil ist für einen Rohraußendurchmesser von 28 mm ausgelegt und besitzt ein kegeliges Außengewinde der Größe R 1 Zoll. Zur Sicherstellung der Langlebigkeit ist eine Dichtbandage aus IIR Butyl-Kautschuk enthalten, mit der der Fitting ummantelt wird. Bei der Installation sind die Verlegerichtlinien zu beachten, um eine zugfeste Verbindung zu erzielen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 28 mm
• Außengewinde: R 1 Zoll
• Nennweite: DN 25
• Mediumtemperatur: 0 bis 100 °C
• Länge: 7,5 cm
• Höhe: 5,2 cm

Die Übergangsverschraubung aus verzinktem C-Stahl kombiniert eine Pressmuffe mit einem R 1 Zoll Außengewinde. Mit einer Temperaturbeständigkeit von bis zu 100 °C und der integrierten Dichttechnik bietet sie eine Lösung für Installationsvorhaben in der Haustechnik und Industrie.

Lieferumfang

• 1x Übergangsverschraubung
• 1x Dichtbandage

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25337
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 75
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 52
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
