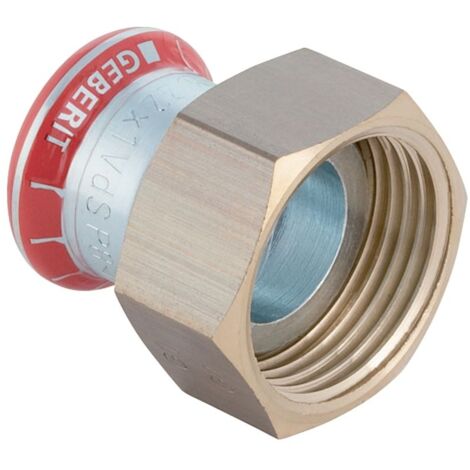

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 15mm, ID 13mm, G 3/4"

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 15mm, ID 13mm, G 3/4"

Dieser Übergang aus unlegiertem Stahl ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einer Überwurfmutter aus Messing und ist für den Einsatz in Systemen mit einer Mediumtemperatur von 0 bis 100 °C ausgelegt.

Verbindungstechnik und Sicherheit

Die Komponente verfügt über einen Pressindikator und ist unverpresst undicht, was die Sicherheit bei der Montage erhöht. Der Fitting aus unlegiertem Stahl 1.0034 ist galvanisch verzinkt. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung, was eine dauerhafte Dichtigkeit sicherstellt. Bis DN 50 ist der Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln.

Technische Daten

• Nennweite: DN 12
• Außendurchmesser: 15 mm
• Innendurchmesser: 13 mm
• Rohrgewinde: 3/4 Zoll
• Länge: 3,7 cm
• Z-Maß: 1,1 cm
• Werkstoff: Stahl unlegiert 1.0034
• Mediumtemperatur: 0 bis 100 °C

Durch die robuste Konstruktion aus unlegiertem Stahl und die präzise Abstimmung der Anschlüsse auf 15 mm Außendurchmesser und 3/4 Zoll Gewinde eignet sich dieser Übergang ideal für professionelle Installationsanforderungen. Die Kombination aus bewährter Pressverbindungstechnik und der flexiblen Überwurfmutter ermöglicht eine effiziente Montage und einen sicheren Betrieb in anspruchsvollen Versorgungssystemen bei Temperaturen bis zu 100 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25032
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 37
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 17
• Arbeitslänge Anschluss 1: 5,5
• Arbeitslänge Anschluss 2: 5,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
