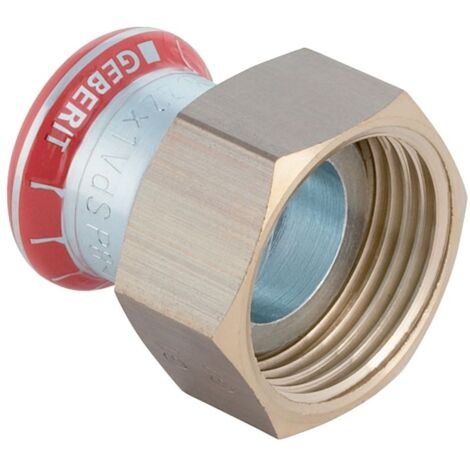

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 18mm, ID 13mm, G 3/4"

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 18mm, ID 13mm, G 3/4"

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Haustechnik, Industrie und Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einer Überwurfmutter aus Messing und ist für eine Mediumtemperatur von 0 bis 100 °C ausgelegt.

Verbindungstechnik und Montage

Der Fitting aus unlegiertem Stahl (Werkstoff 1.0034 E195) ist galvanisch verzinkt und zeichnet sich durch eine hohe Zugfestigkeit aus. Für eine sichere Montage verfügt das System über einen Pressindikator sowie eine unverpresst undichte Kontur, die eine schnelle Überprüfung der Verbindung ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zur Installation.

Dichtung und Kompatibilität

Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR sowie eine flache EPDM-Dichtung. Das Bauteil ist für einen Rohraußendurchmesser von 18 mm und einen Gewindeanschluss von 3/4 Zoll ausgelegt. Die Einhaltung der herstellerspezifischen Verlegerichtlinien ist für eine fachgerechte Installation erforderlich.

Die Kombination aus hochwertigem C-Stahl und präziser Fertigung sorgt für eine langlebige Installation in Versorgungssystemen. Mit einem Außendurchmesser von 18 mm, einem Innendurchmesser von 13 mm und einer Gesamtlänge von 3,7 cm bietet dieser Übergang eine passgenaue Lösung für DN 15 Rohrleitungen. Die robuste Konstruktion mit Messing-Überwurfmutter und EPDM-Flachdichtung unterstützt einen sicheren Betrieb bei Temperaturen bis zu 100 °C.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 18 mm
• Innendurchmesser: 13 mm
• Gewindeanschluss: 3/4 Zoll
• Nennweite: DN 15
• Länge: 3,7 cm
• Z-Maß: 1,1 cm
• Mediumtemperatur: 0 bis 100 °C
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25033
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 37
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 20
• Länge Anschluss 2: 17
• Arbeitslänge Anschluss 1: 5,5
• Arbeitslänge Anschluss 2: 5,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
