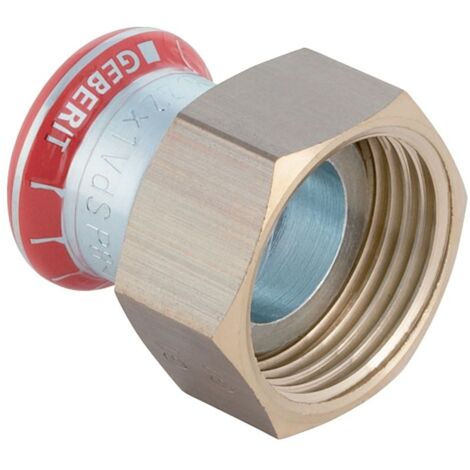

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 22mm, ID 20mm, G 1"

Geberit Mapress C-Stahl Übergang mit Überwurfmutter D 22mm, ID 20mm, G 1"

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Versorgungsanlagen der Haustechnik, Industrie und im Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einer Überwurfmutter aus Messing und ist für einen Rohraußendurchmesser von 22 mm ausgelegt.

Zuverlässige Verbindungstechnik

Der Fitting ist für eine sichere Installation mit einem Pressindikator ausgestattet und weist im unverpressten Zustand eine definierte Undichtigkeit auf, was die Kontrolle während der Montage erleichtert. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung. Die Oberfläche ist galvanisch verzinkt, um einen wirksamen Schutz gegen äußere Einflüsse zu bieten. Der Übergang ist für Mediumtemperaturen von 0 bis 100 °C ausgelegt.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser: 22 mm
• Anschlussgewinde: G 1 Zoll
• Nennweite: DN 20
• Länge: 4 cm
• Z-Maß: 1,1 cm
• Temperaturbereich: 0 bis 100 °C

Durch die robuste Konstruktion aus unlegiertem Stahl und die präzise Abstimmung auf 22 mm Rohre eignet sich dieser Übergang ideal für anspruchsvolle Installationsprojekte. Die Kombination aus bewährter Pressverbindung und flexibler Überwurfmutter sorgt für eine dauerhafte und dichte Anbindung in verschiedenen Versorgungssystemen bei Temperaturen bis zu 100 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25034
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 40
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 19
• Arbeitslänge Anschluss 1: 5,5
• Arbeitslänge Anschluss 2: 5,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
