Geberit Bogen Mapress C-Stahl 90 Grad 20102, 15mm, Stahl, Edelstahl

Geberit Bogen Mapress C-Stahl 90 Grad 20102, 15mm, Stahl, Edelstahl

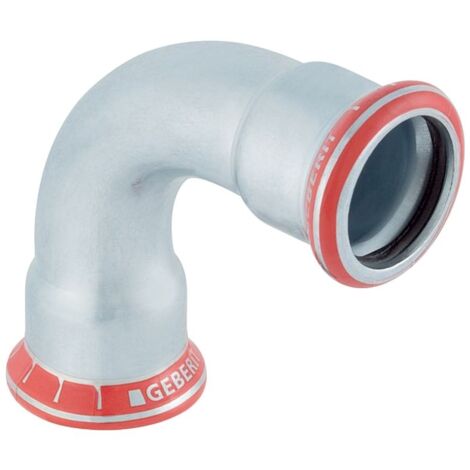

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und entspricht der Werkstoffnorm DIN EN 10305.

Sichere Verbindungstechnik

Der Fitting verfügt über zwei Pressmuffen, die eine effiziente Montage ermöglichen. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, wodurch eine Kontrolle während der Installation erfolgt. Der integrierte Dichtring aus CIIR sorgt für eine Abdichtung des Systems. Zum Schutz vor Verschmutzungen während der Lagerung und Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Winkel: 90 °
• Außendurchmesser: 15 mm
• Nennweite: DN 12
• Länge: 4,9 cm
• Z-Maß: 2,9 cm
• Dichtungsmaterial: CIIR

Die Ausführung aus verzinktem Stahl ermöglicht eine Installation in Versorgungssystemen. Mit einem Außendurchmesser von 15 mm und einem 90-Grad-Winkel bietet dieses Bauteil eine Lösung für Richtungsänderungen in Rohrleitungen. Die Kombination aus hochwertigem Werkstoff und der Pressverbindungstechnik unterstützt eine fachgerechte Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20102
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 49
• Länge Anschluss 2: 49
• Arbeitslänge Anschluss 1: 29
• Arbeitslänge Anschluss 2: 29
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
