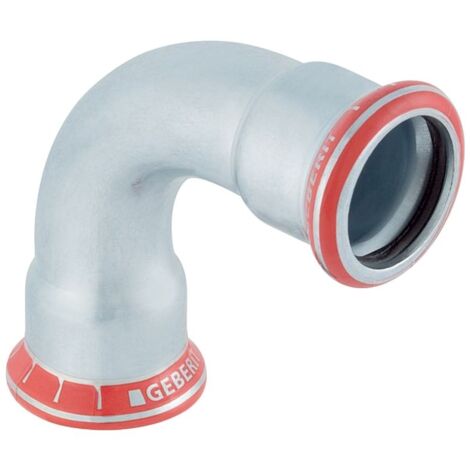

Geberit Bogen Mapress C-Stahl 90 Grad, 18mm, Stahl, Edelstahl, 20103

Geberit Bogen Mapress C-Stahl 90 Grad, 18mm, Stahl, Edelstahl, 20103

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zuverlässige Pressverbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit einem Außendurchmesser von 18 mm. Die Konstruktion ist auf eine dauerhafte und zugfeste Verbindung ausgelegt. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle der Verbindung während der Montage. Ein integrierter Dichtring aus CIIR sorgt für eine sichere Abdichtung des Systems. Zum Schutz der Pressmuffen sind transparente Schutzstopfen vorhanden.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Winkel: 90 °
• Außendurchmesser: 18 mm
• Nennweite: DN 15
• Länge: 5,3 cm
• Z-Maß: 3,3 cm

Durch die robuste Ausführung aus verzinktem C-Stahl eignet sich dieses Formstück ideal für anspruchsvolle Installationsumgebungen. Mit einem Außendurchmesser von 18 mm und einem präzisen 90-Grad-Winkel ermöglicht das Bauteil eine exakte Leitungsführung. Die Kombination aus hochwertigem Material und der bewährten Pressmuffen-Technik unterstützt eine effiziente und langlebige Installation in verschiedenen Versorgungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20103
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 53
• Länge Anschluss 2: 53
• Arbeitslänge Anschluss 1: 33
• Arbeitslänge Anschluss 2: 33
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
