Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 18mm, D1 15mm, 21404

Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 18mm, D1 15mm, 21404

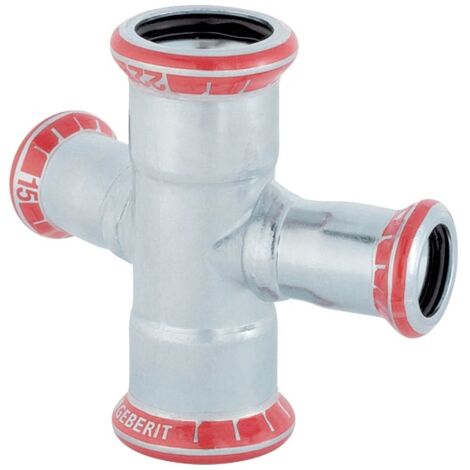

Das Geberit Mapress Kreuzstück aus unlegiertem C-Stahl ermöglicht präzise Rohrverzweigungen in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Dank der Eigenschaft unverpresst undicht wird eine nicht verpresste Verbindung bei der Druckprüfung erkannt. Die Pressmuffen sind mit transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Montage zu bewahren. Zur zusätzlichen Absicherung ist eine Dichtbandage aus Butyl-Kautschuk im Lieferumfang enthalten.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser Anschluss 1/3: 18 mm
• Außendurchmesser Anschluss 2/4: 15 mm
• Winkel: 30 °
• Dichtringmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt
• Konturcode: M

Die Konstruktion aus unlegiertem Stahl 1.0034 sorgt für eine stabile Installation in Versorgungssystemen. Mit einem Außendurchmesser von 18 mm beziehungsweise 15 mm und einem Winkel von 30 Grad bietet das Kreuzstück eine passgenaue Lösung für Leitungsführungen. Die Kombination aus CIIR-Dichtring und galvanischer Verzinkung unterstützt eine langlebige Rohrverbindung in professionellen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21404
• Oberflächenschutz: galvanisch/elektrolytisch verzinkt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: St 34.2 (1.0034)
• Werkstoff: Stahl
• Fließende Ausführung (mit Innenradius): nein
• Hauptfarbe Fitting: Edelstahl
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 15
• Nenndurchmesser Anschluss 4: DN 12
• Anschluss 3: Pressmuffe
• Anschluss 4: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 18
• Rohraußendurchmesser Anschluss 4: 15
• Länge Anschluss 1: 34
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 20
• Länge Anschluss 3: 34
• Arbeitslänge Anschluss 3: 14
• Arbeitslänge Anschluss 4: 20
• Länge Anschluss 4: 40
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Konturcode: M
• Mehrteilig: nein
