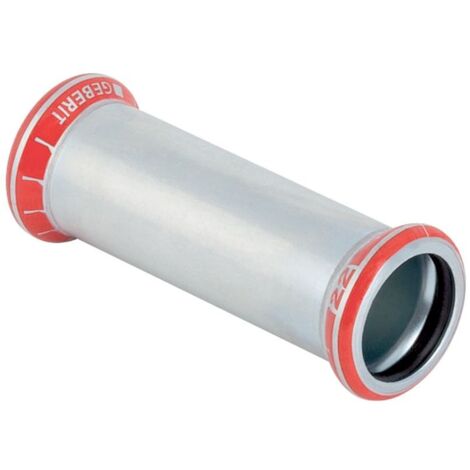

Geberit Schiebemuffe Mapress C-Stahl, DN 10, 12mm, Stahl, galvanisch verzinkt

Geberit Schiebemuffe Mapress C-Stahl, DN 10, 12mm, Stahl, galvanisch verzinkt

Diese Schiebemuffe aus der Mapress C-Stahl Serie ermöglicht eine Verbindung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus unlegiertem Stahl ist galvanisch verzinkt und für die Verwendung im Mapress-System konzipiert.

Verbindungstechnik und Montage

Die gerade geformte Muffe ist beidseitig mit Pressmuffen ausgestattet. Ein wesentliches Merkmal ist die Eigenschaft unverpresst undicht, die eine Kontrolle während der Montage ermöglicht. Der integrierte Dichtring aus CIIR sorgt für die Abdichtung der Rohrverbindung. Für eine sichere Handhabung ist das Fitting mit einem transparenten Schutzstopfen versehen. Bei der Installation sind die Verlegerichtlinien des Herstellers zu beachten.

Die Schiebemuffe bietet mit einem Außendurchmesser von 12 mm und der Materialgüte 1.0034 eine Lösung für Installationsprojekte. Durch die galvanische Verzinkung ist das Material geschützt, während die M-Kontur eine effiziente Verpressung ermöglicht. Die Einstecktiefe von 2,5 cm unterstützt eine präzise Positionierung des Rohres.

Technische Daten

• Nennweite: DN 10
• Außendurchmesser: 12 mm
• Länge: 6,7 cm
• Einstecktiefe: 2,5 cm
• Z-Maß: 1,7 cm
• Werkstoff: Stahl 1.0034 (E195)
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22101
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 67
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 33,5
• Länge Anschluss 2: 33,5
• Arbeitslänge Anschluss 1: 8,5
• Arbeitslänge Anschluss 2: 8,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
