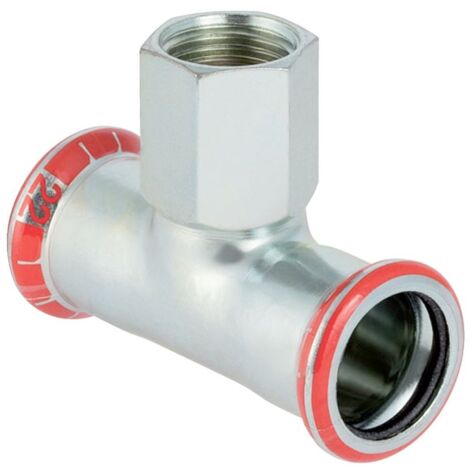

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 54mm, Rp 1", D1 54mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 54mm, Rp 1", D1 54mm

Das T-Stück aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsanlagen der Haustechnik, Industrie und im Schiffbau. Es ermöglicht eine Abzweigung in Rohrleitungssystemen und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting ist für eine zugfeste Verbindung konzipiert. Die Ausführung mit zwei Pressmuffen und einem zylindrischen Innengewinde sorgt für eine flexible Integration in Installationen. Zur Sicherheit bei der Montage verfügt das Bauteil über eine unverpresste Undichtigkeit, die eine Überprüfung der Verbindung ermöglicht. Ein integrierter Dichtring aus CIIR sowie ein transparenter Schutzstopfen an der Pressmuffe schützen das System vor Verunreinigungen.

Material und Korrosionsschutz

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet das T-Stück eine Basis für anspruchsvolle Anwendungen. Die Oberflächen sind galvanisch verzinkt, um einen Schutz gegen äußere Einflüsse zu bieten. Bei der Installation sind die Verlegerichtlinien des Herstellers zu berücksichtigen.

Das T-Stück überzeugt durch eine passgenaue Konstruktion mit einem Außendurchmesser von 54 mm und einem 1 Zoll Innengewinde. Mit einem Winkel von 90 Grad und einer Gesamtlänge von 13,8 cm ist es für Abzweigungen in C-Stahl-Rohrsystemen geeignet. Die Kombination aus Stahl und der Pressverbindungstechnik ermöglicht eine stabile Installation in Versorgungsnetzen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 54 mm
• Innengewinde: 1 Zoll
• Winkel: 90 Grad
• Gesamtlänge: 13,8 cm
• Nennweite: DN 50

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21322
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Nenndurchmesser Anschluss 3: DN 50
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 3: 54
• Länge Anschluss 1: 69
• Länge Anschluss 2: 66
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 49
• Länge Anschluss 3: 69
• Arbeitslänge Anschluss 3: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
